Relaismodul mit zwei Ausgängen für die Hutschiene Der LCN-R2H bietet zwei Relais mit 230 V/16 A-Wechsler-Kontakten. Das Relaismodul kann mit einem zweiten LCN-R2H  erweitert werden. Der LCN-R2H wird an intelligente LCN-Busmodule wie LCN-SH, LCN-SHS oder LCN-HU angeschlossen.Anwendungsgebiete:Der LCN Relaisblock wird zur Ansteuerung von bis zu zwei unabhängigen Stromkreisen/Verbrauchern oder  einem Motorantrieb verwendet.Die Relaiskontakte des LCN-R2H sind für hohe Einschaltströme optimiert (Kontaktmaterial AgSnO2). Sie brauchen eine Mindestlast von mindestens 20 V oder 100 A, damit keine Oxidschichten und damit Kontaktfehler auftreten. Bei der Planung der Kontaktlasten Einschalt- und Blindströme beachten. Für den Einsatz in der Medientechnik sind Relais mit Goldkontakten optional erhältlich. Produktdetails

Relaismodul mit vier Ausgängen für je zwei Motoren Der LCN-R4M2H ist ein Relaisblock des LCN-Bussystems zur Ansteuerung von bis zu acht 230 V-Motoren (vier mal zwei Motoren). Dabei werden je zwei Motore parallel angesteuert. Einsatzgebiete sind vorzugsweise Verdunkelungs- bzw. Sonnenschutzanlagen. Die Binärsensoren LCN-BS4 können gleichzeitig mit dem LCN-R4M2H betrieben werden, so dass auch eine Positionssteuerung möglich ist. Die Kontakte sind so vorverdrahtet und auf Klemmen gelegt, dass sich 230 V-Motoren besonders einfach anschließen lassen. Vier Motoren sind einzeln steuerbar.Der LCNR4M2H wird an intelligente LCN-Busmodule wie LCN-SH, LCN-SHS, LCN-HU oder LCN-LD angeschlossen.Anwendungsgebiete:Steuerung von bis zu acht Motoren, vorzugsweise für Verdunkelungs- und Sonnenschutzanlagen.Die Relaiskontakte des LCN-R4M2H (Kontaktmaterial AgNi 90/10) brauchen nur eine kleine Mindestlast, damit keine Kontaktfehler auftreten. Dafür sind sie aber nicht so belastbar gegen Spitzenströme wie die des LCN-R8H. Bei der Planung der Kontaktlasten Einschalt- und Blindströme beachten! Produktdetails

Relais-Modul mit sechs Ausgängen für die Hutschiene Der LCN-Relaisblock wird zur Ansteuerung von bis zu 6 unabhängigen Stromkreisen/Verbrauchern oder bis zu 3 unabhängig zu steuernden Motorantriebe verwendet. Ein Mischbetrieb ist möglich.Die potentialfreien 16A Umschaltkontakte sind einzeln herausgeführt und für hohe Einschaltströme optimiert.Anwendungsgebiete:Erweitern des LCN-Busses um zusätzliche Schaltrelais für Antriebe oder Verbraucher mit hoher Leistung.Die Relaiskontakte des LCN-R6H sind für hohe Einschaltströme optimiert (Kontaktmaterial AgSnO2). Sie brauchen eine Mindestlast von mindestens 20 V oder 100 mA), damit keine Oxidschichten und damit Kontaktfehler auftreten. Bei der Planung der Kontaktlasten Einschalt- und Blindströme beachten! Für den Einsatz in der Medientechnik sind Relais mit Goldkontakten optional erhältlich. Produktdetails

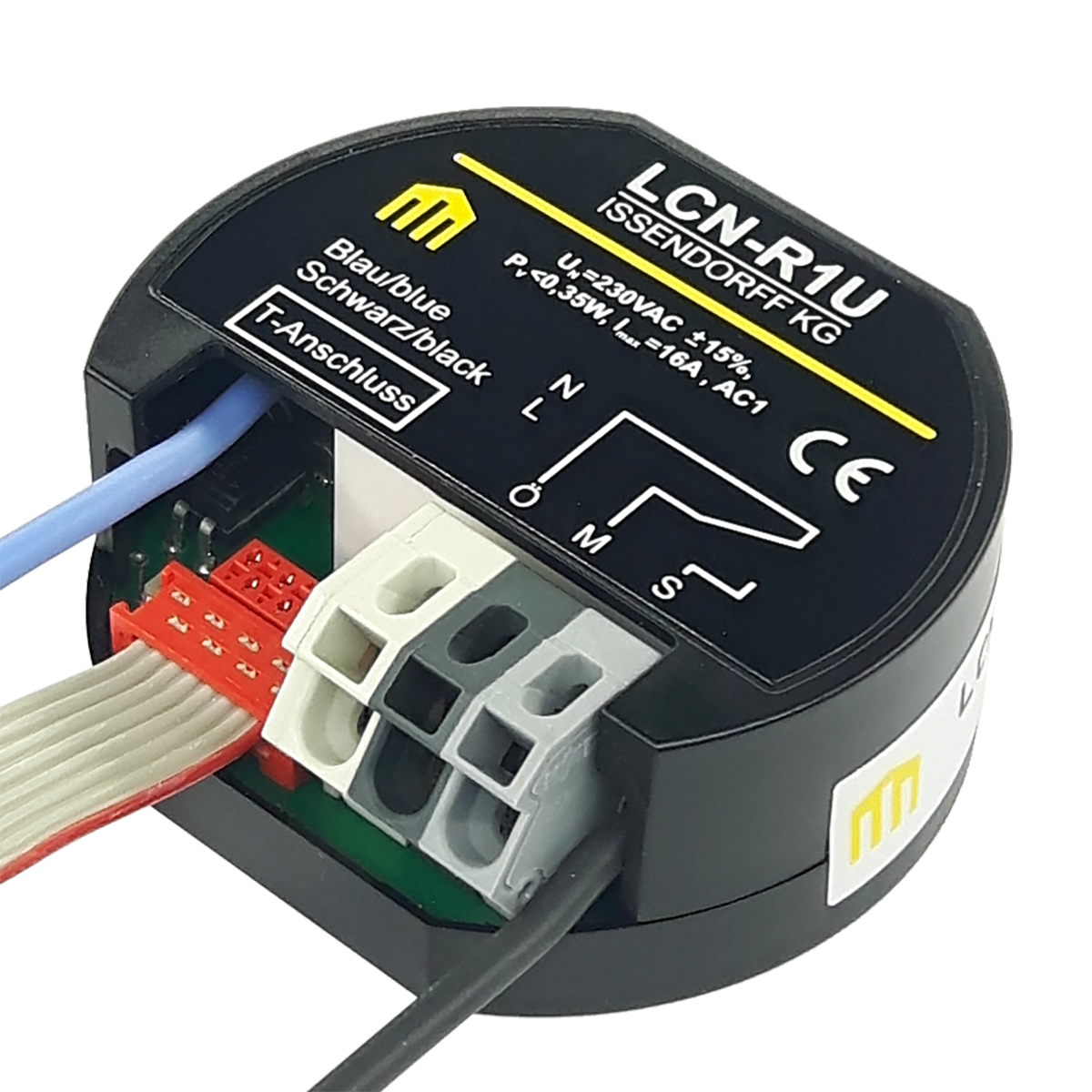

Einfach-Relais für die Unterputzdose Das LCN-R1U ist ein Relais ohne eigenen Prozessor für den Unterputzeinbau mit einem potentialfreien Wechsler-Kontakt zum Anschluss an ein LCN-UPP-, LCN-UP24- oder LCN-UPS-Modul. Dieser kann insbesondere zum Schalten von Steckdosen oder zur Ansteuerung von Heizungsstellantrieben genutzt werden. Es stehen weiterhin die zwei elektronischen Ausgänge des LCN-UPP zur Verfügung.Anwendungsgebiete:Mit dem Relaismodul steht dem Anwender je UP-Modul ein zusätzlicher Schaltkontakt zur Verfügung.Der Relaiskontakt des LCN-R1U ist für hohe Einschaltströme optimiert (Kontaktmatrial AgSnO ). Es benötigen eine Mindestlast von mindestens  20 V  oder  100 mA), damit keine Oxidschichten und damit Kontaktfehler auftreten. Der Signalton des intelligenten Busmoduls muß für die Funktion des LCN-R1U komplett abgeschaltet werden. Produktdetails

Heizungsaktor mit vier Ausgängen je 100mA für die Hutschiene Der LCN-A4H ist ein Aktor mit vier Ausgängen zur Ansteuerung für 230 V-Stellantriebe, z. B. LCN-AVN. Die Ausgänge sind als Halbleiterschalter ausgeführt, die im Nulldurchgang schalten. Der LCN-A4H schaltet  geräusch- und verschleißfrei. Er  wird auf der Hutschiene montiert und mit einem ca. 25 cm langen Flachbandkabel auf den P-Anschluss eines intelligenten Busmoduls wie LCN-SHS, -SH, -SHU, oder  -SHD gesteckt. Mit einem zweiten LCN-A4H ist eine Erweiterung auf insgesamt acht Ausgänge möglich. Der zweite LCN-A4H wird dazu auf die noch freie P-Anschlußbuchse des ersten aufgesteckt. Eine Kombination aus einem LCN-A4H und einem oder zwei LCN-R2H ist ebenfalls möglich. Alle vier Ausgänge können über Relaiskommandos individuell angesteuert werden.Anwendungsgebiete:Der LCN Heizungsaktor Aktor mit vier Ausgängen dient zur Ansteuerung für 230V StellantriebeProduktdetails

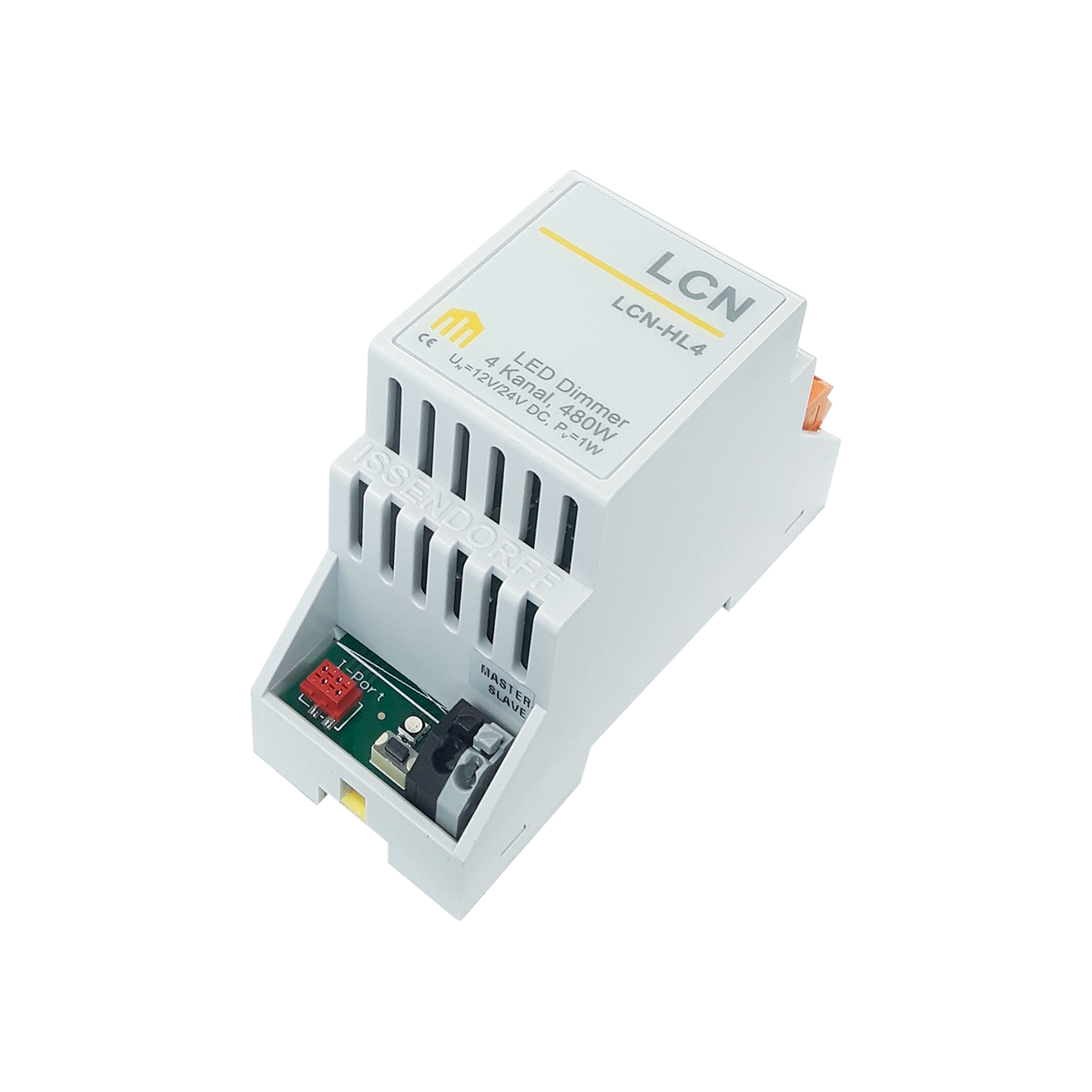

LED-Vierkanaldimmer für die Hutschiene Der Vierkanaldimmer LCN-HL4+ ist zur einfachen und flexiblen Ansteuerung von LEDs mit konstanter Spannung wie LED-Streifen oder LED-Fluter vorgesehen. Das LCN-HL4+ beherrscht die Ansteuerung der LEDs nach dem HSB- und RGB-Farbmodell. Über das HSB-Farbmodell können Farbsättigung, Helligkeit und und Farbwert getrennt voneinander gesteuert werden. Er ist an alle LCN-Module anschließbar, vorzugsweise dort, wo die Ausgänge nicht anderweitig genutzt werden, zum Beispiel beim LCN-SHS. Er überträgt über den I-Anschluss an den LCN-HL4+ die Helligkeitswerte der (virtuellen) elektronischen Ausgänge 1 bis 4. Der LCN-HL4+  wandelt diese Werte in ein PWM-Signal für die LEDs um. Er wird am I-Anschluss eines LCN-Modul ab Firmware 170212 (Februar 2013) angeschlossen. Die Gesamtleistung der vier Ausgänge beträgt 480 Watt, bis zu sieben LCN-HL4+ können an einem Busmodul betrieben werden.Anwendungsgebiete:Ansteuerung von Konstantspannungs-LED-System einschließlich Schalten und Dimmen in Farbwerten.Die Parametrierung des LCN-HL4+ erfordert die Parametrierungs-Software LCN-PRO ab Version 6.6.x.Es ist noch ein 12 oder 24 V=-Netzteil mit Überlastschutz erforderlich! Das  verwendete  Netzteil  muss  impulsfest und spannungsstabil  sein und eine Leistungsreserve von 30% bieten. Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.Produktdetails

Zweifach-Relais für die Unterputzdose Der LCN-R2U ist ein zweifaches Trennrelais für die Unterputzdose, zum Anschluss an die Ausgänge des LCN-UPP-Moduls. Der LCN-R2U  ist mit zwei individuell zu steuernden potentialfreien 8 A-Schließern ausgeführt. Verfügung. Es eignet sich besonders für die Ansteuerung von Rollladen-und Jalousiemotoren.  Die Erregerspannung beträgt 230 V~. Intern arbeitet der LCN-R2U mit Gleichspannung, so dass Brummgeräusche ausgeschlossen sind.Anwendungsgebiete:Mit dem Relaismodul LCN-R2U stehen dem Anwender zwei zusätzliche Schaltkontakte zur Verfügung.Die Relaiskontakte des LCN-R2U sind für hohe Einschaltströme optimiert (Kontaktmaterial AgSnO2). Sie benötigen eine Mindestlast von mindestens 12 V oder 100 mA, damit keine Oxidschichten und damit Kontaktfehler auftreten. Produktdetails

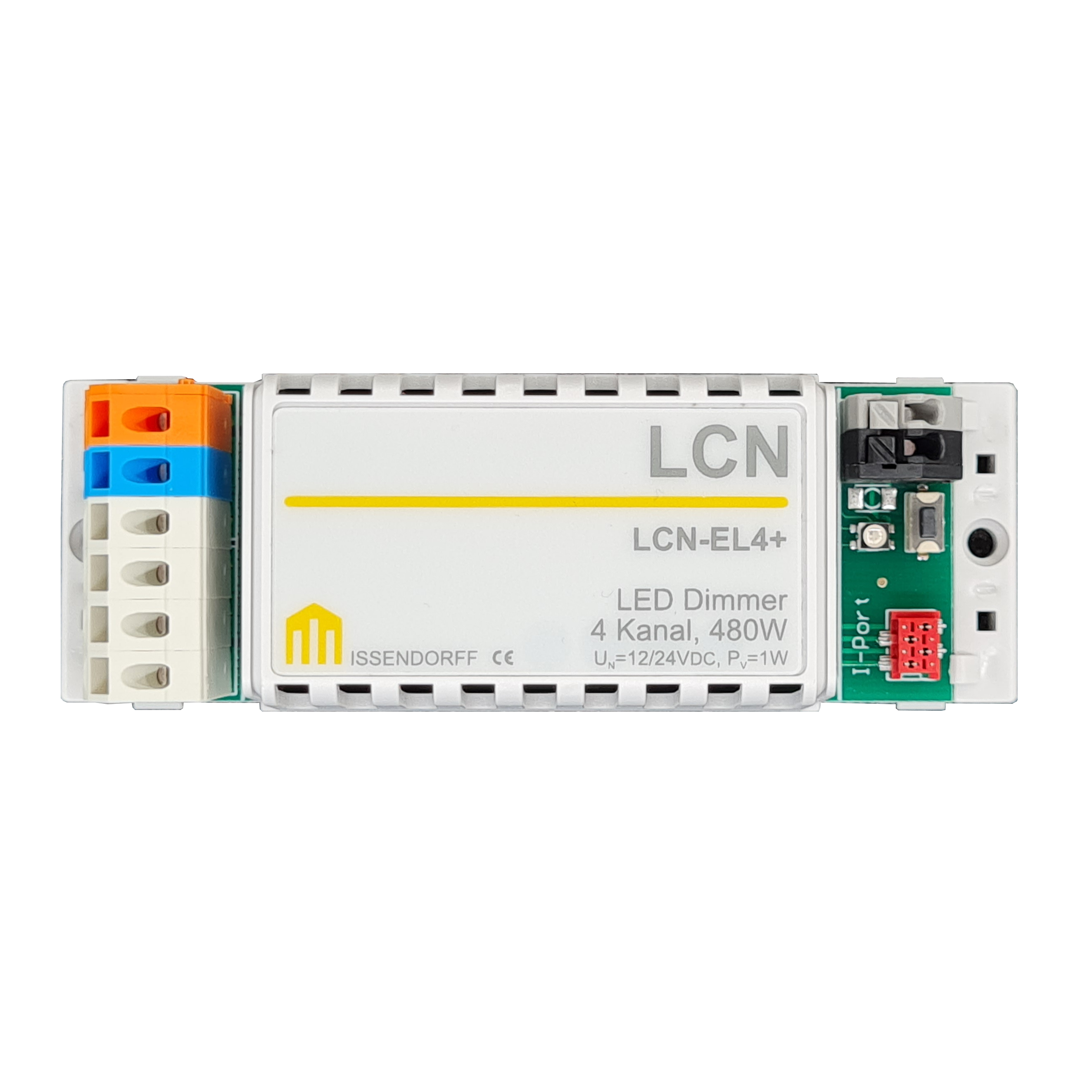

LED-Vierkanal-Dimmer Der LCN-EL4+ steuert LEDs mit konstanter Spannung (üblicherweise LED-Streifen für 12V oder 24V). Er bietet 4 Ausgänge, so dass mit RGBW LEDs beliebige Farben dargestellt werden können. 4-Kanal-LED-Dimmer, 480W (4 x120W) zur SchraubbefestigungProduktdetails

DSI-/DALI-Ausgang für die Unterputzdose Das LCN-DDR ist ein Interface zur Ansteuerung von digitalen Vorschaltgeräten mit DALI oder DSI-Protokoll zum Betrieb am T-Anschluss eines LCN-UPP-, LCN-UP24- oder LCN-UPS-Moduls.Anwendungsgebiete:Zur Integration der LCN-Busmodule mit DSI- oder DALI-EVGs zum elektronischen Dimmen von Leuchtstofflampen.Die LCN-DDR-Steuerleitung ist auf N-Potenzial bezogen. Beim Einsatz mit LCN-UPS oder LCN-UP24 fehlen die Ausgänge zum Abschalten der Vorschaltgeräte. Deshalb werden die DSI-EVGs auf Dauerphase betrieben, was den Empfehlungen des Herstellers der Vorschaltgeräte entspricht. Die EVGs einzelner Hersteller unterscheiden sich jedoch. Verwenden Sie zur Adressvergabe ein Programmiergerät des jeweiligen EVG-Herstellers. Bei LCN-Modulen ab 08/2004 ist ein paralleler Betrieb mit EIB-Tastoberflächen möglich. Das LCN-DDR Modul kann nicht in Verbindung mit LCN-LSH, LCN-AD1 oder LCN-GT-Glastastenfeldern mit Display betrieben werden. Produktdetails

Zweifach-Entstörfilter für die Unterputzdose Der LCN-FI1 dient als Entstörfilter beim Einsatz des LCN-UPP. Es bietet für jeden Ausgang einen eigenen Filterkreis mit einer Belastbarkeit von maximal 300 VA. Der Entstörfilter dämpft die beim Dimmen auftretenden Oberwellen und gewährleistet so die Einhaltung  der CE-Normen.Darüber hinaus schützt er die elektronischen Ausgänge vor Spannungsspitzen durch induktive Verbraucher, wie zum Beispiel Leuchtstofflampen mit EVGs.Anwendungsgebiete:Zum Dämpfen von Oberwellen beim Dimmen und zum Schutz bei induktiven Lasten.Der LCN-FI1 ist nur für das LCN-UPP-Modul erforderlich. Die Hutschienenmodule haben den Filter bereits integriert. Produktdetails

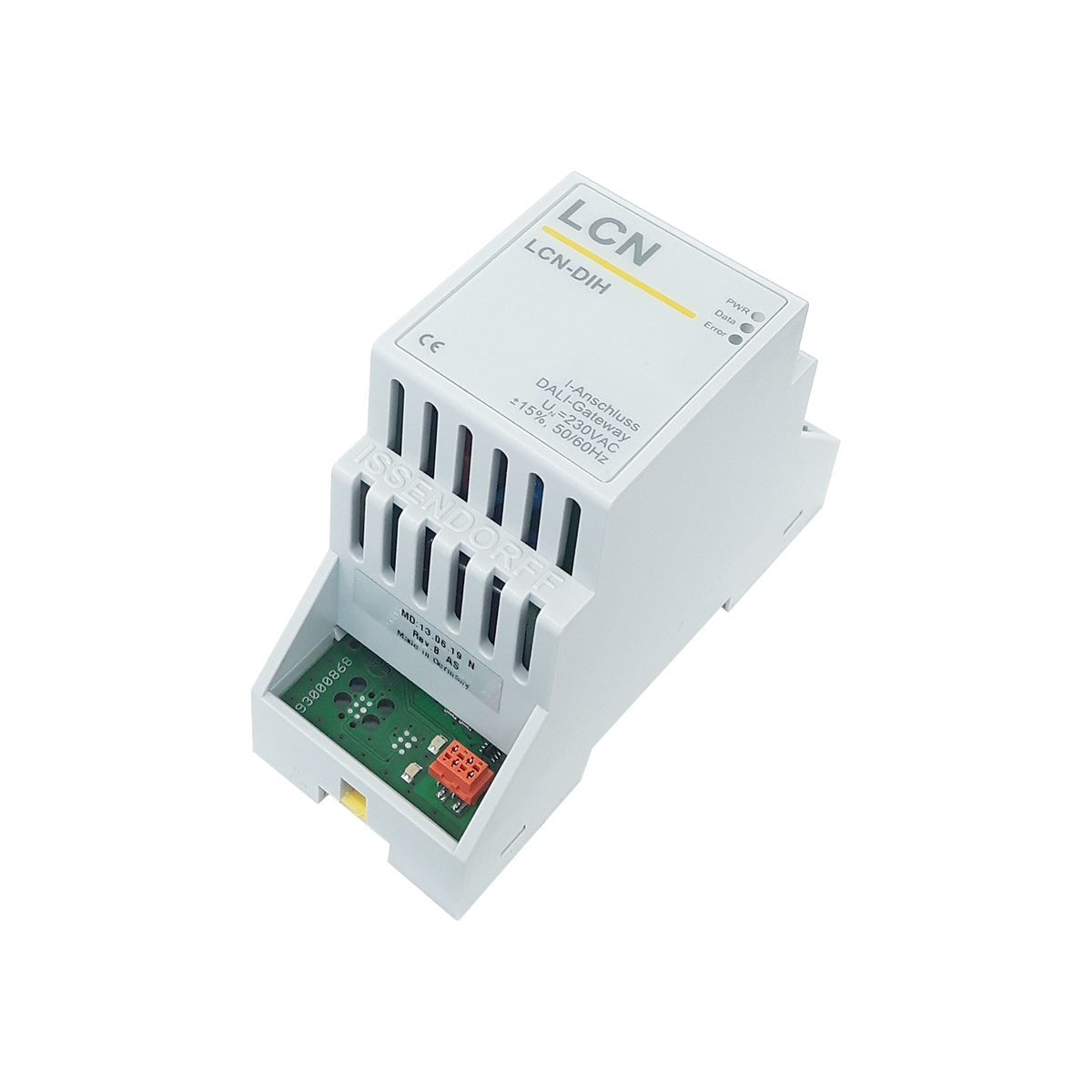

DALI-Ausgang für die Hutschiene Der LCN-DIH der ISSENDORFF KG als DALI-Lösung für die Beleuchtung betreibt aus dem Local Control Network (LCN) eine vollständige DALI-Linie mit bis zu 64 Leuchten. Er weist DALI-Kurzadressen zu und verwaltet sie, dazu sorgt er für die Stromversorgung der DALI-Schnittstellen in den Leuchten. Der LCN-DIH wird auf Hutschiene montiert und über den I-Port mit LCN-Modulen wie idealerweise dem LCH-SHS kombiniert. Er unterstützt nicht nur die Steuerung von Standard-DALI-Leuchten, sondern auch von Tunable White- oder RGB-fähigen Leuchten nach DALI-Standard IEC 62386-209 (DALI Typ 8).Anwendungsgebiete:Die Steuerung erfolgt komfortabel mit LCN-Kommandos, dabei überträgt das LCN-Modul direkt die Helligkeitswerte seiner vier elektronischen Ausgänge und den Status der acht Relais auf DALI-Gruppen. So steuert der LCN-DIH insgesamt zwölf DALI-Gruppen mit allen LCN-Funktionen, wie 100  Szenenspeichern, Rampenfunktionen und komplexen logischen wie arithmetischen Verknüpfungen. Die direkte Steuerung mit DALI-Kommandos adressiert alle 64 Einzeladressen und 16 DALI-Gruppen.Hardwareausstattung:LCN-DIHI-Anschlussleitung Produktdetails

DMX-Master/Slave-Controller Der DMX Controller LCN-DMXH steuert 4 DMX Kanäle, z.B. RGBW Vorschaltgeräte. Er wird auf der Hutschiene montiert und kann mit LCN-Modulen ab Firmware 1702.. (Feb. 2013) betrieben werden.Anwendungsgebiete:Das LCN-Modul liefert über den I-Anschluss dem LCN-DMXH die Helligkeitswerte seiner 4 elektronischen Ausgänge. Der LCN-DMXH wandelt diese Werte auf die entsprechenden frei konfigurierbaren DMX-Kanäle um. Dank seines DMX Eingangs kann der LCN-DMXH in eine bestehende DMX Leitung eingeschleift werden. Er wird dann an 4 (einstellbaren) DMX-Adressen seine 4 Dimmwerte einsetzen. Auf diese Weise ist es auch möglich, mehrere LCN-DMXH in Reihe zu schalten, um 8, 12, … Kanäle zu steuern.Hardwareausstattung:LCN-DMXHI-AnschlussleitungProduktdetails

Analoges Ausgabemodul 0-10 V mit Schaltkontakt Das LCN-AO1R wird zur Ansteuerung von dimmbaren Vorschaltgeräten (EVGs) mit einer 0-10 V Steuerspannung eingesetzt. Es wandelt die gedimmte Phase eines LCN-UPPs direkt in ein analoges 0-10 V-Steuersignal um. Zusätzlich bietet es ein integriertes 230 V-Relais, das immer dann einschaltet, wenn der 0-10 V-Ausgang nicht Null ist. Außerdem kann das LCN-AO1R auch als Ansteuerung für andere 0-10V-Geräte wie Frequenzumrichter, Stellantriebe für Lüftungsklappen oder auch Heizungsventilantriebe eingesetzt werden.Anwendungsgebiete:Zur Ansteuerung von 0-10 V-Geräten aus dem LCN-Bus wie EVGs oder Lüftungsklappen.Das LCN-AO1R funktioniert nur in Verbindung mit einem LCN-UPP. Am LCN-SH und LCN-HU kann es nicht eingesetzt werden. Produktdetails
