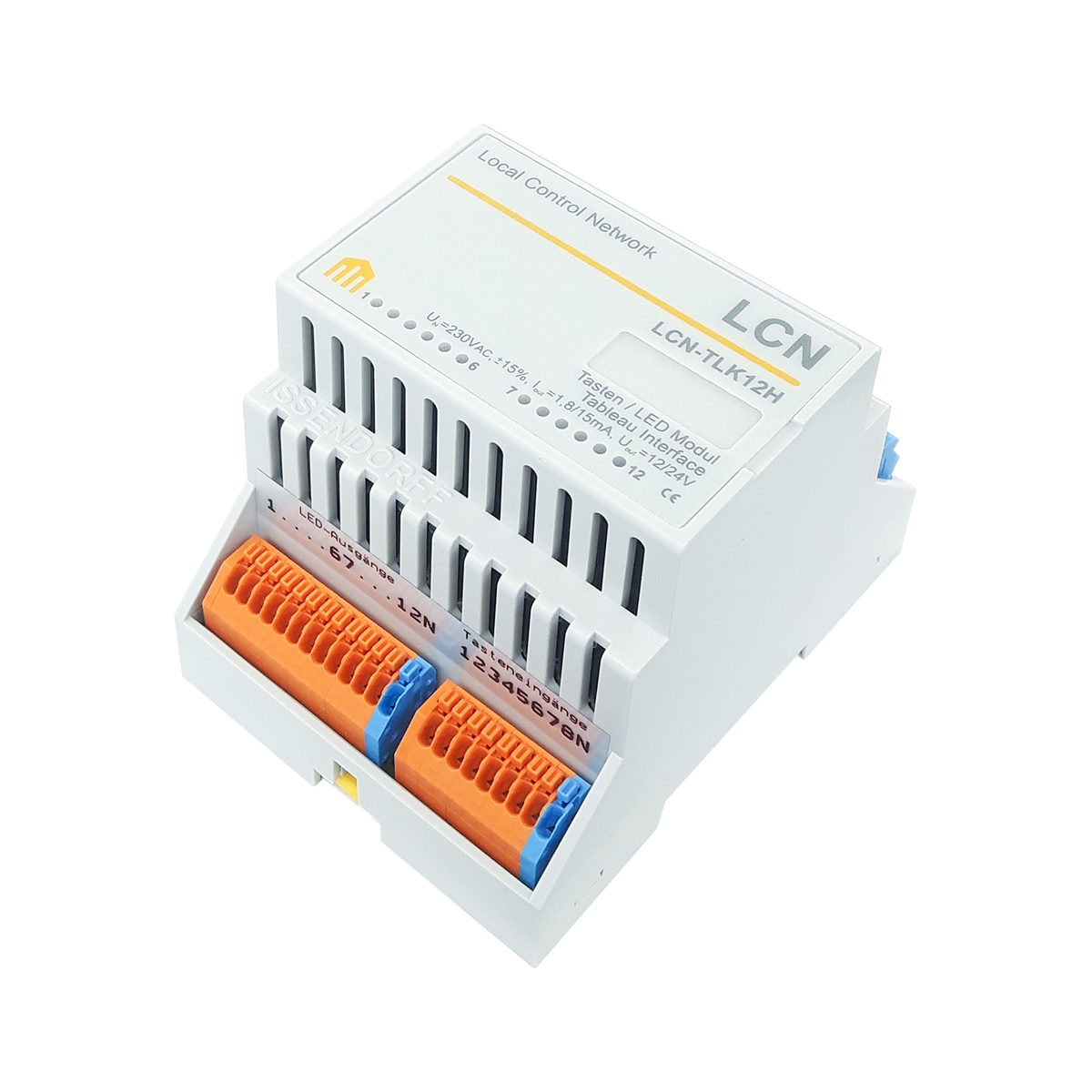

LCN-TLK12H
Tableau-Adapter für acht Taster und zwölf LEDs mit gemeinsamer Kathode für die Hutschiene Der LCN-TLK12H ist zur Anbindung konventioneller Tableaus mit Tastern und Anzeige-LEDs konzipiert. Es können Leuchtdioden beliebiger Farbe ohne oder mit integrierten Vorwiderständen bis maximal 1,2 KOhm und  24 V, auch in beliebigen Kombinationen, angesteuert werden. Zusätzlich setzt der LCN-TLK12H acht konventionelle potentialfreie Taster auf den T-Anschluss der LCN-Module um.Für die Anzeige beliebiger Stati aus dem Bus können bis zu zwölf LEDs angesteuert werden. Die Helligkeit ist in zwei Stufen einstellbar. Die Ausgänge sind als Stromquellen ausgeführt, das heißt jeder Ausgang passt seine Ausgangsspannung entsprechend der angeschlossenen LED automatisch an. Es ist möglich, mehrere LEDs in Reihe an einem Ausgang zu betreiben. Dabei muss die Summe aller Durchlassspannungen kleiner als 24 V sein. Alle Ausgänge sind kurzschlussfest. Es werden für die LED-Ansteuerung die Zustände AUS, EIN, BLINKEN und FLACKERN unterstützt. Die Ausgänge arbeiten gegen Masse.Alle angeschlossenen LEDs werden mit der Kathode an die gemeinsame  Anschlussklemme  am LCN-TLK12H angeschlossen. Die Ausgänge sind als Stromquellen mit umschaltbarem Ausgangsstrom von 1,8 oder 15 mA ausgeführt. Auf jeder Taste stehen die bekannten KURZ-, LANG und LOS-Befehle zur Verfügung. Der LCN-TLK12H dient als Ersatzgerät für den LCN-DI12 und ist vorgesehen zum Einsatz mit dem LCN-SH, LCN-HU oder LCN-SHS-Modul. Der LCN-TLK12H kann an LCN-Modulen ab Firmware 10060 (Juni/2006) verwendet werden.Anwendungsgebiete:Zur Anbindung konventioneller Tableaus mit Tastern und Anzeige-LEDs in den LCN-Bus.Nicht für Dauerkontakte geeignet! In der Stellung für 24 V-LEDs wird der LCN-TLK12H beschädigt, wenn LEDs ohne Vorwiderstand angeschlossen werden! Produktdetails

152,30 €*

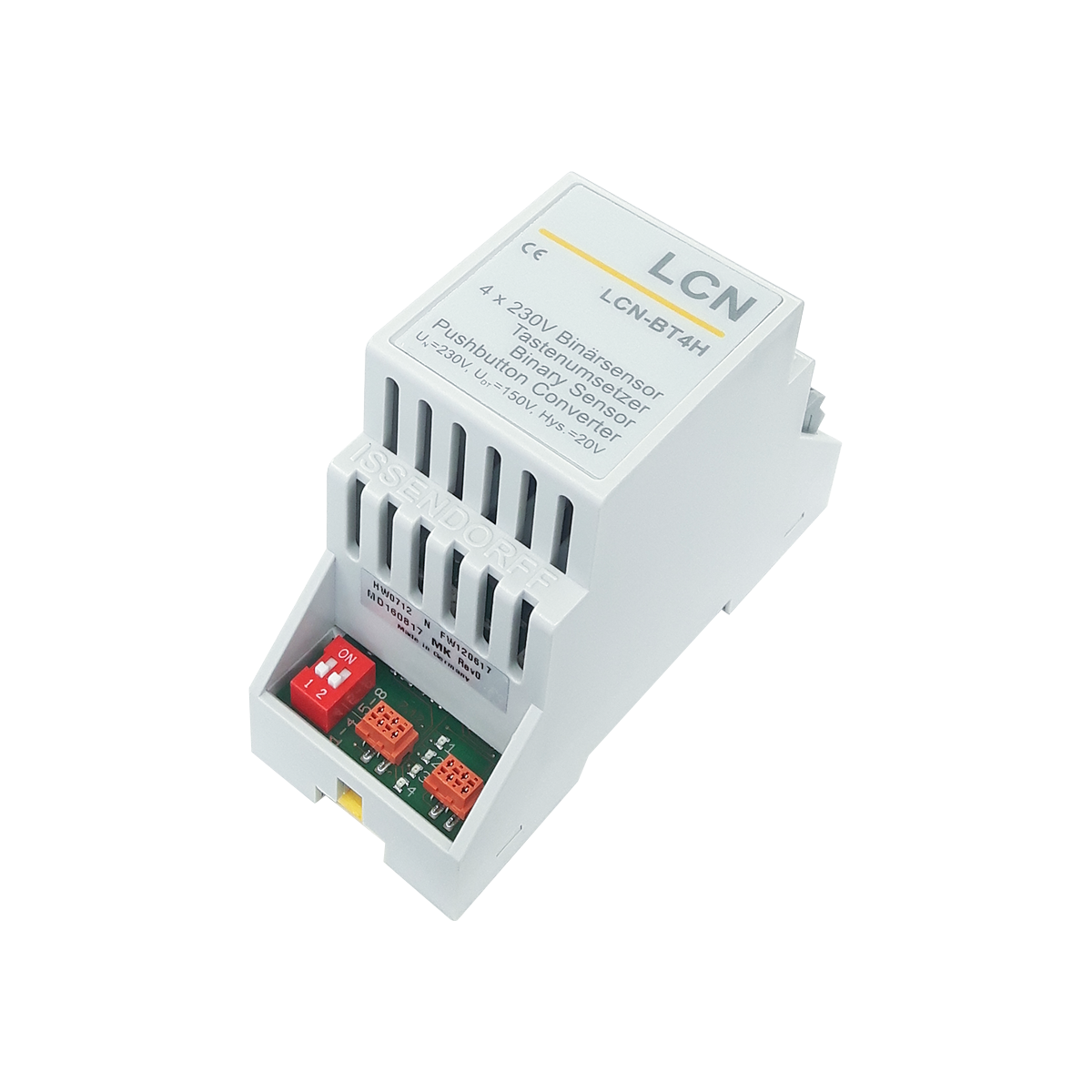

LCN-BT4H
Vierfach-Tasten-/Binärsensor für die Hutschiene Der LCN-BT4H ist wahlweise zum Einsatz als Vierfach-Binärsensor oder als Tastenumsetzer für Netzspannung mit 230 V~ geeignet. Der Anschluss erfolgt über den I-Anschluss eines beliebigen LCN-Busmoduls ab der 17er-Firmware aus 2013. Die vier Eingänge des LCN-BT4H werten Signale beliebiger Phasenlage gegen N aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. Als Tastenumsetzer werden die Kommandos KURZ, LANG und LOS in der A-Tabelle ausgelöst, als Binärsensor die Kommandos LANG und LOS in der B-Tabelle der LCN-PRO. Mittels DIP-Schalter kann der LCN-BT4H umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitetAnwendungsgebiete:In der Funktion als Tastenumsetzer können konventionelle Taster ausgewertet werden. Als Binärsensor können zum Beispiel Zeitschaltuhr- oder andere beliebige Dauerkontakte ausgewertet werden.Die Flachbandleitung ist eine Signalleitung. Sie ist getrennt von Netzleitungen zu führen und darf nicht auf  230 V-Kabelbäume gebunden werden! Produktdetails

69,60 €*

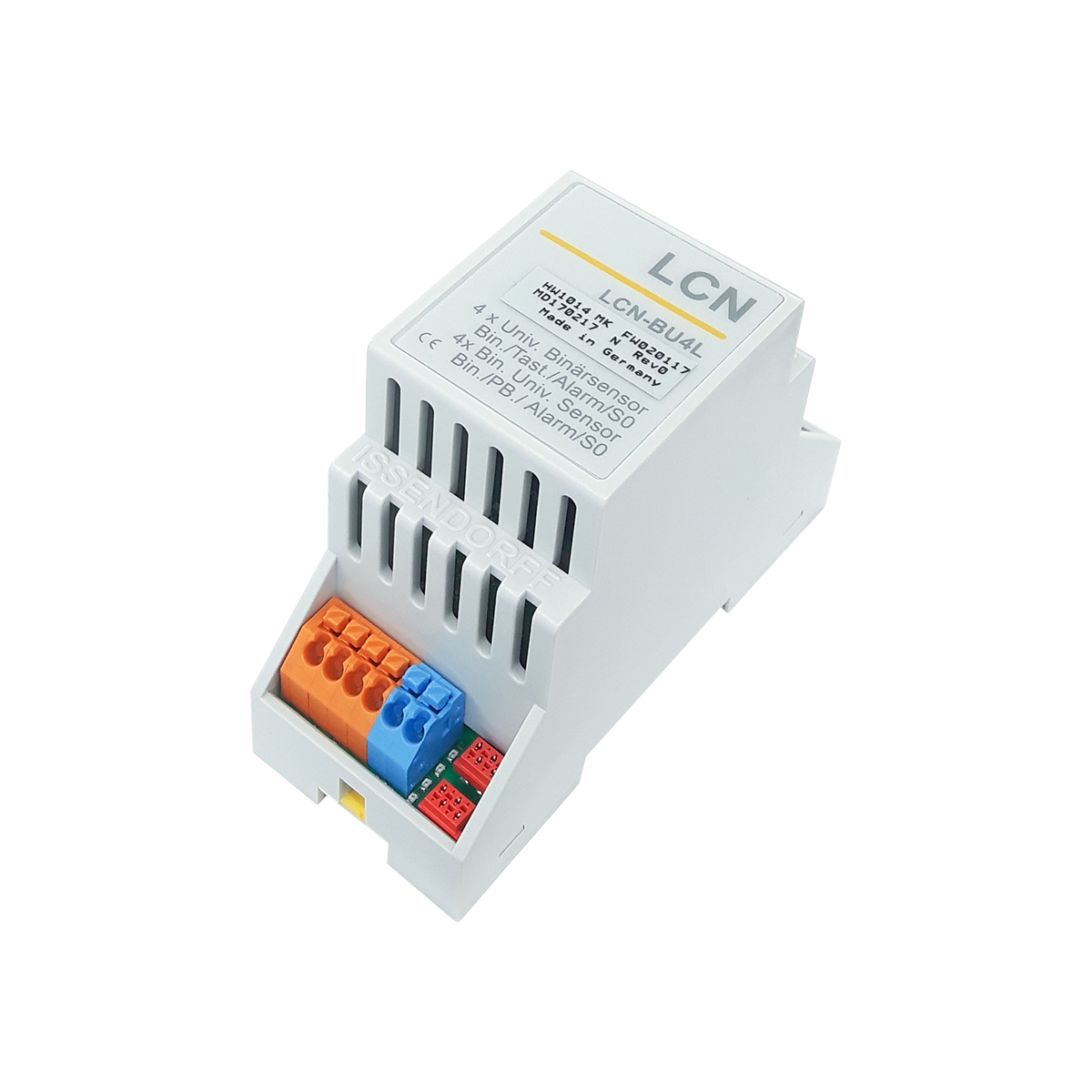

LCN-BU4L
Vierfach-Tasten-/Binärsensor mit Alarmsensor und S0-Schnittstelle für Hutschiene Der LCN-BU4L ist wahlweise ein Vierfach-Tastenumsetzer oder Binärsensor für potentialfreie Kontakte mit Kleinspannung bei max. 24 V~ oder 24 V=. Als S0-Schnittstelle können entsprechende Zähler ausgewertet werden. Die Funktion Alarmsensor ermöglicht die Auswertung von Reedkontakten mit integriertem Widerstand. Der Anschluss erfolgt über den I-Anschluss eines beliebigen LCN-Busmoduls ab der 17er-Firmware aus 2013.Die vier Eingänge des LCN-BU4L werten Signale gegen Masse als blaue Eingangsklemme aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. Mittels DIP-Schalter kann der LCN-BU4L umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet. Die Modi S0-Zähler und Alarmsensor werden per LCN-PRO festgelegt. In der Funktion als Tastenumsetzer werden die Kommandos KURZ, LANG und LOS  in der A-Tabelle ausgelöst. In der Funktion als Binärsensor löst der LCN-BU4L LANG und LOS der B-Tabelle in der LCN-PRO für die Tasten 1 bis 4 oder 5 bis 8 aus  und sendet die entsprechende Statusmeldung.Anwendungsgebiete:In der Funktion als Tastenumsetzer können konventionelle Taster ausgewertet werden. Als Binärsensor können zum Beispiel Zeitschaltuhr-, Fensterkontakte oder andere Dauerkontakte ausgewertet werden. Produktdetails

89,70 €*

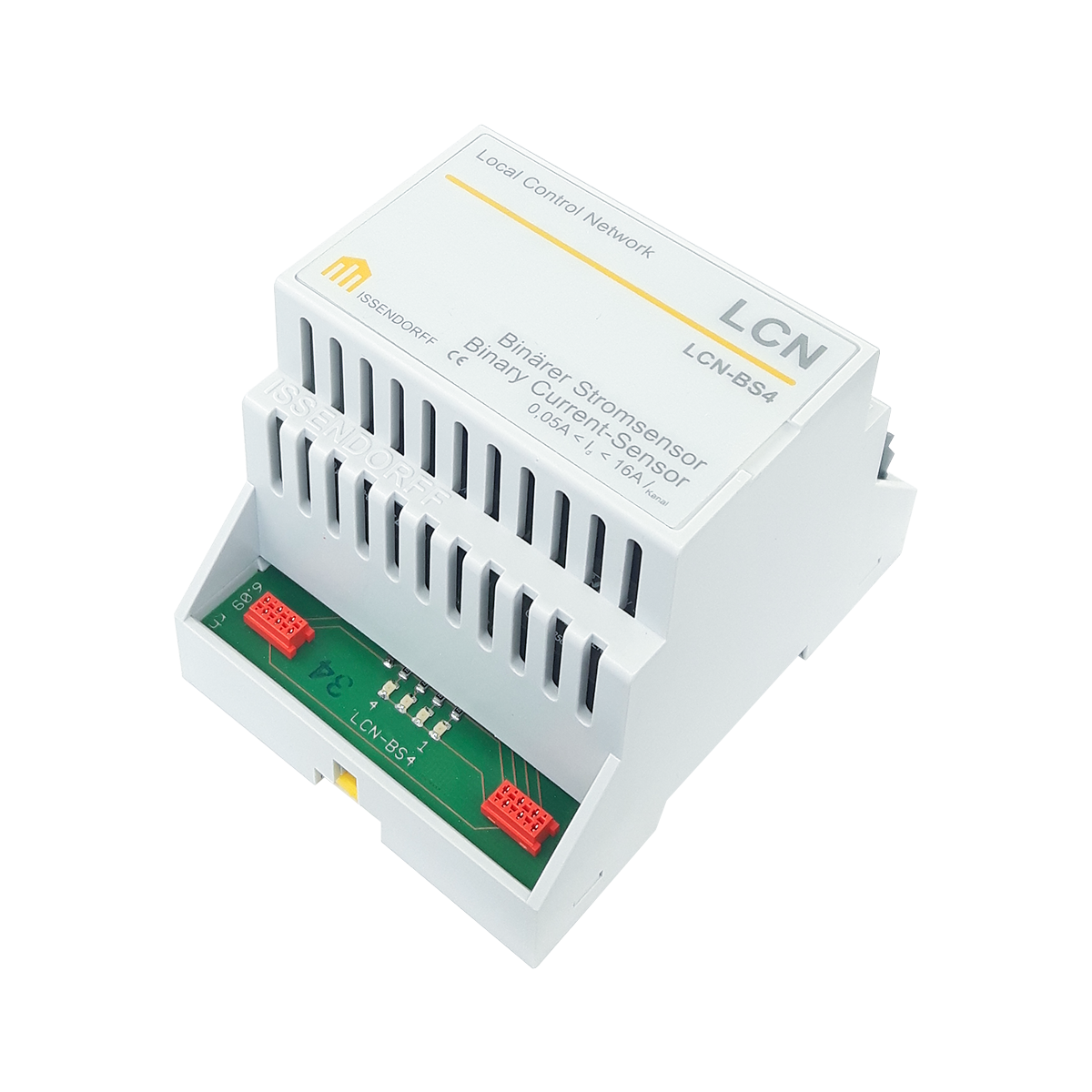

LCN-BS4
Binärer Vierfach-Stromsensor für die Hutschiene Der LCN-BS4 ist ein 4-Kanal-Binär-Stromsensor für das LCN-System. Die Eingänge 1 bis 4 können zur Motorpositionierung  von bis zu vier Wechselstromantrieben mit Endschaltern genutzt werden. Er wird weiterhin zur Überwachung von Verbrauchern eingesetzt. Mit seiner Hilfe lassen sich zum Beispiel Leuchtmittel oder Pumpen auf Ausfall überwachen und für Instandhaltungsarbeiten melden.In Verbindung mit einem Relaismodul LCN-R8H können Motorantriebe von Fenstern, Rollladen, Jalousien oder Markisen bis zu 0,5 % genau positioniert werden. Dies wird zur kontrollierten Raumlüftung, Beschattung und Rollladensteuerung  genutzt. Das Modul gleicht hierbei Laufzeitunterschiede verschiedener Antriebe und Alterungserscheinungen selbstständig aus.Mit seiner Anschlussleitung wird der LCN-BS4 mit dem P-Anschluss eines der intelligenten Module verbunden, zum Beispiel LCN-HU, LCN-SH oder LCN-LD. Beim Überschreiten des Grenzstroms wird das LANG-Kommando und beim Unterschreiten das LOS-Kommando einmalig ausgelöst. Ein LCN-Modul mit Binärsensor sendet automatisch Statusmeldungen, ohne dass diese im LCN-Modul parametriert werden müssen.Anwendungsgebiete:Zur Überwachung von Antrieben und Verbrauchern auf Schäden oder zur Steuerung. Es können nur Verbraucher mit einem Mindeststrom von 120 mA überwacht werden. Kleinere Motorantriebe unterschreiten diese Grenze eventuell in einer Fahrtrichtung. Bei der Motorpositionierung sind Wechselstrommotoren mit  eingebauten Endschalter einzusetzten.Produktdetails

112,90 €*

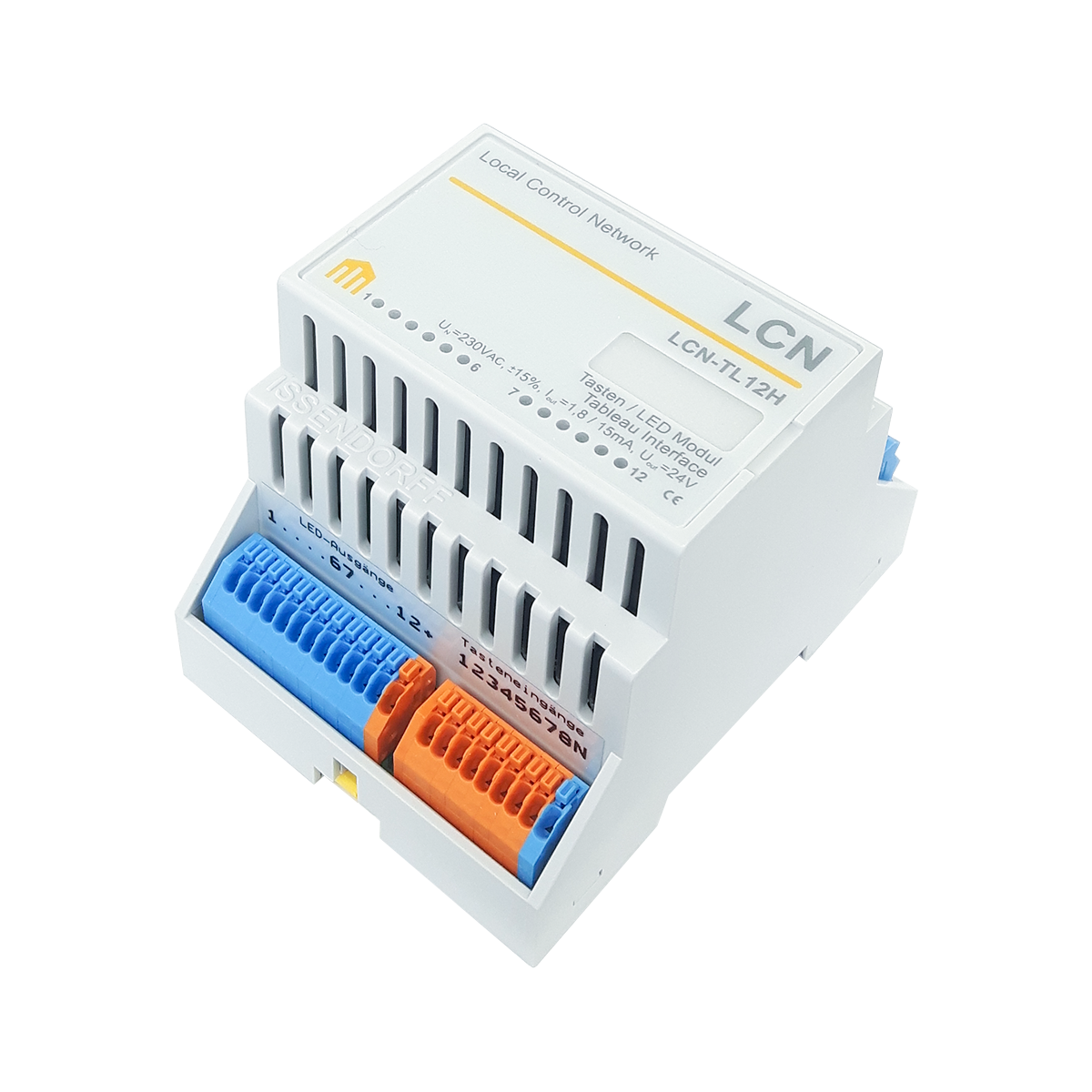

LCN-TL12H
Tableau-Adapter mit acht Tasteneingängen und zwölf LED-Ausgängen mit gemeinsamer  Anode Der LCN-TL12H kann zur Anbindung von potentialfreien EIB-Tastern wie den Jung-Tastern der Serie 2224 und 2248 oder dem Berker-TS-Glassensor-Vierfach eingesetzt werden. Eine weitere Einsatzmöglichkeit ist die Ansteuerung von konventionellen Tableaus mit bis zu zwölf LEDs. Dabei sind LEDs sowohl mit als auch ohne eingebaute Vorwiderstände verwendbar.Auf jeder Taste stehen die bekannten KURZ-, LANG- und LOS- Befehle zur Verfügung. Es werden für die LED-Ansteuerung die Zustände AN, AUS, BLINKEN und FLACKERN unterstützt. Die Ausgänge sind Stromquellen mit umschaltbarem Ausgangsstrom von 1,8 oder 15 mA zum Ansteuern von LEDs. Er ist vorgesehen zum Einsatz mit dem LCN-UPP- oder UPS-Modul, kann aber auch am LCN-HU, LCN-SH und LCN-SHU verwendet werden. Alle LCN-Module ab Serien-Nr.: 10…(ab Juni/2006) werden unterstützt.Anwendungsgebiete: Zur Anbindung von potentialfreien EIB-Tastern wie den Jung-Tastern der Serie 2224 und 2248 oder des Berker-TS-Glassensor-Vierfach.Eine weitere Einsatzmöglichkeit ist die Ansteuerung von konventionellen Tableaus mit bis zu zwölf LEDs.Zuleitung bis zu 5 m verlängerbar. Nicht für Dauerkontakte geeignet!Produktdetails

150,80 €*
