I-Anschluss-Verlängerung für LCN Der LCN-IV wird benutzt, um mehrere Sensoren an einem Busmodul zu betreiben und räumlich vom Modul zu trennen. So können gleichzeitig ein Fernbedienungsempfänger, ein Temperatursensor und ein Binärsensor zusammen dezentral vor Ort installiert werden. Auf diese Weise können Funktionseinheiten wie Beleuchtung, Alarmanlage und Temperaturregelung je Raum zusammengefasst werden. Durch die Verlängerung des I-Anschlusses kann der Sensor entfernt vom Busmodul im Raum installiert werden. So können störende Einflüsse wie  Zugluft, Wärmestrahlung oder Sichtbeeinträchtigungen vermieden werden. Über die Schraubklemmen kann der LCN-IV mit einem zweiten LCN-IV gekoppelt werden. Als Leitung wird IY(ST)Y 2 x 2 x 0,8 mm Ø empfohlen, die maximal 50 m lang sein darf. Der LCN-IV kann alternativ als Impulszähleingang für schnelle Signale für maximal 500 Hz, zum Beispiel für einen Windsensor, verwendet werden. Als Impulszähleingang stellt er seinen Zählwert im Modul zur Verfügung. Dieser kann über die Schaltschwellen ausgewertet werden. Anwendungsgebiete: Zur Vervielfachung von Anschlüssen des I-Anschlusses von Modulen oder zur Verlängerung. Als Impulseingang für Zählfunktionen. Die Flachbandleitung ist eine Signalleitung: sie ist getrennt von Netzleitungen zu führen. Nicht auf 230 V-Kabelbäume binden!   Produktdetails

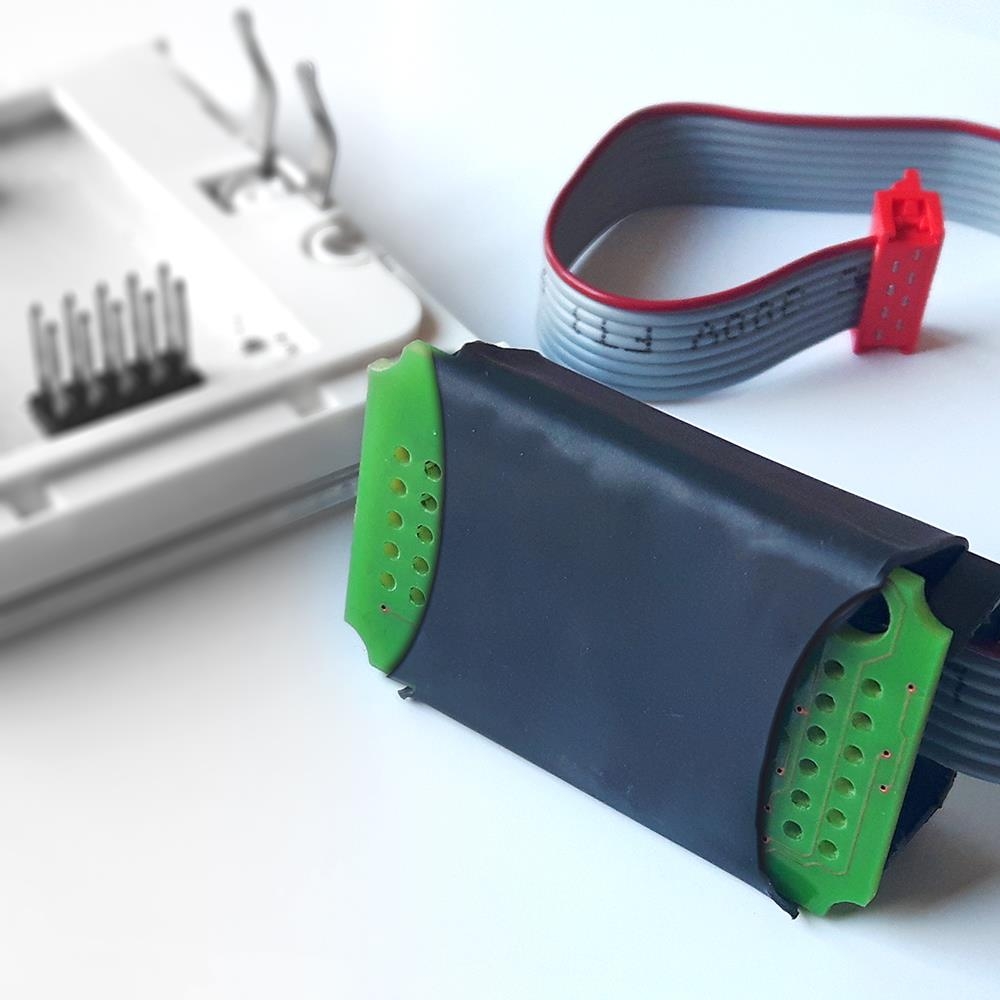

Tasterumsetzer für GIRA SPS-Taster für die Unterputzdose   Der LCN-TL6 ist ein Tastenumsetzer für GIRA SPS-Taster. Er ist vorgesehen zum Einsatz mit den LCN-UPP, LCN-UPS, LCN-UMR oder LCN-UPU Modulen. Anwendungsgebiete: Der LCN-TL6 kann zur Auswertung von einem 1- oder 3-fach GIRA Taster (1-fach Best. Nr. 2001… oder 3-fach 2003…) verwendet werden. Es werden die Tasten der Tabelle A, Kurz-, Lang-, Los ausgeführt.Die 6 Status-LEDs werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (An, Aus, Blinken, Flackern). Für den Betrieb der Tastenhinterleuchtung wird ein externes Netzteil benötigt (LCN-NUI, nicht im Lieferumfang). Hinweise:Das LCN-TL6 wird von Modulen ab Firmware 1B07 (Juli 2017) automatisch erkannt. Ältere Module ab Firmware 1706… kennen den LCN-TL6 nicht. Mit einem Trick können sie dennoch genutzt werden, wenn per Hand die Einstellung „GT6 mit Corona“ am T-Anschluss gewählt wird. Die Helligkeit und Tastenhinterleuchtung wird mit dem „GT-Helligkeit“ Kommando gesteuert. Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.       Produktdetails

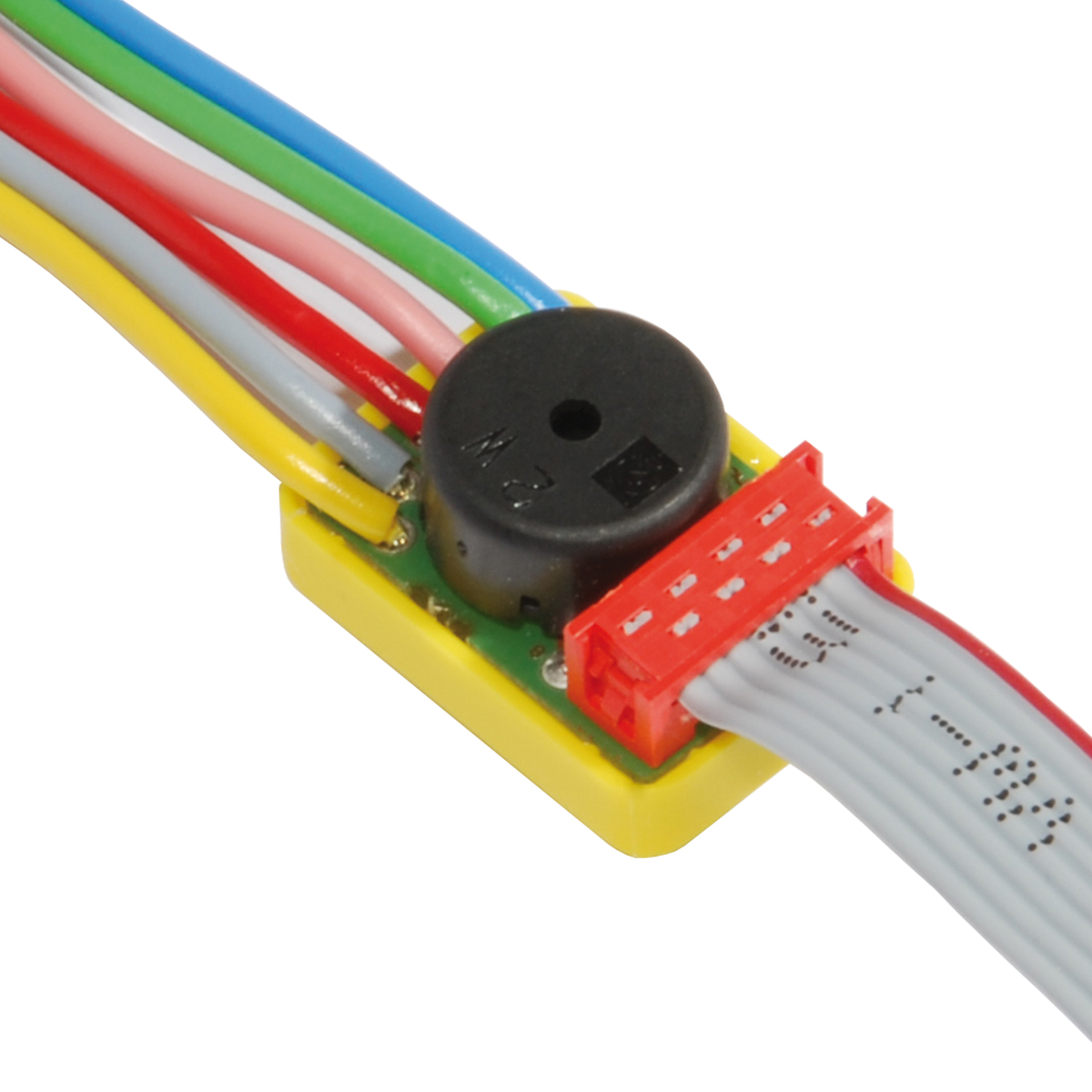

Kabelsatz mit akustischem Melder zum Anschluss konventioneller Taster  Der LCN-T8 ist ein LCN-Anschlusskabelsatz mit zusätzlichem akustischen Melder für maximal acht konventionelle, potentialfreie Taster. Er ist geeignet zum Einsatz an den LCN-UPP-, LCN-UPS- oder LCN-UP24-Modulen. Jeder Tasteneingang unterscheidet die Betätigung KURZ, LANG und LOS. Er ist auch für zwei Multiswitches als Doppelwippe mit vier einzelnen Kontakten  einsetzbar. Anwendungsgebiete: Zum Einbinden potentialfreier Kontakte und Taster in den LCN-Bus. Die Verbindungsleitungen zwischen einem Taster und dem LCN-T8 dürfen eine Maximallänge von 50 cm nicht überschreiten. Der LCN-T8 ist nicht für Dauerkontakte wie Schalter oder Binärsensoren geeignet!   Produktdetails

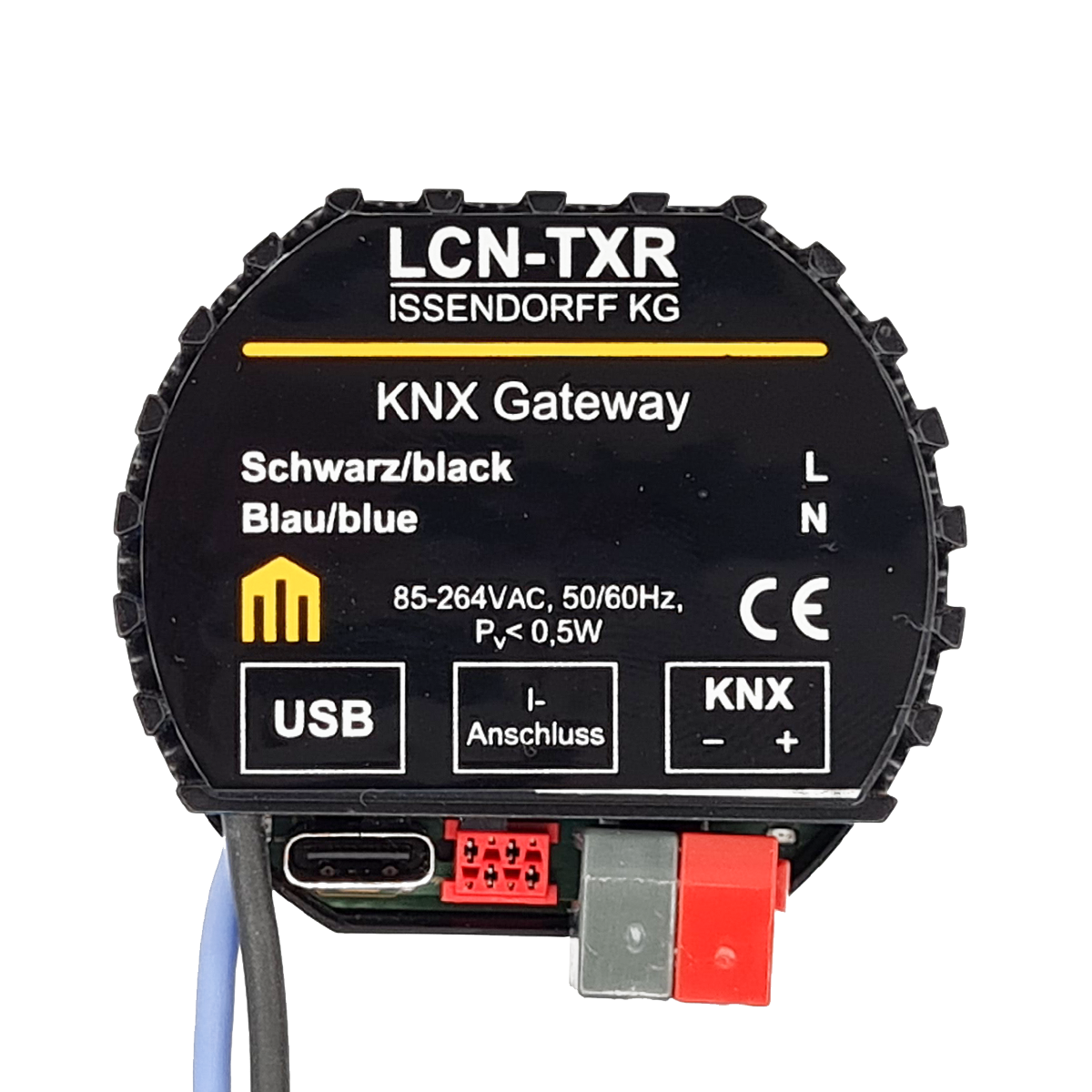

  KNX-Tastenadapter für die Unterputzdose   Der LCN-TXR koppelt zum KNX-Bus zur Anbindung von KNX-Tastern. Er enthält eine KNX-Spannungsversorgung und ein USB-Interface zum direkten Anschluss der ETS.   Anwendungsgebiete:   Der LCN-TXR kann gleichzeitig bis zu zwei KNX Taster auf LCN umsetzen. Er unterstützt nicht nur die Tasten selbst, sondern auch die Anzeige-LEDs, Messwerte und Displays. Dabei kann - wie bei LCN üblich - jede einzelne Taste mit drei Kommandos belegt werden (Kurz, Lang und Los). Das Modul verfügt über einen I-Anschluss für ein LCN Bus-Modul, z.B. LCN-UPP, LCN-UPS, usw.   Produktdetails

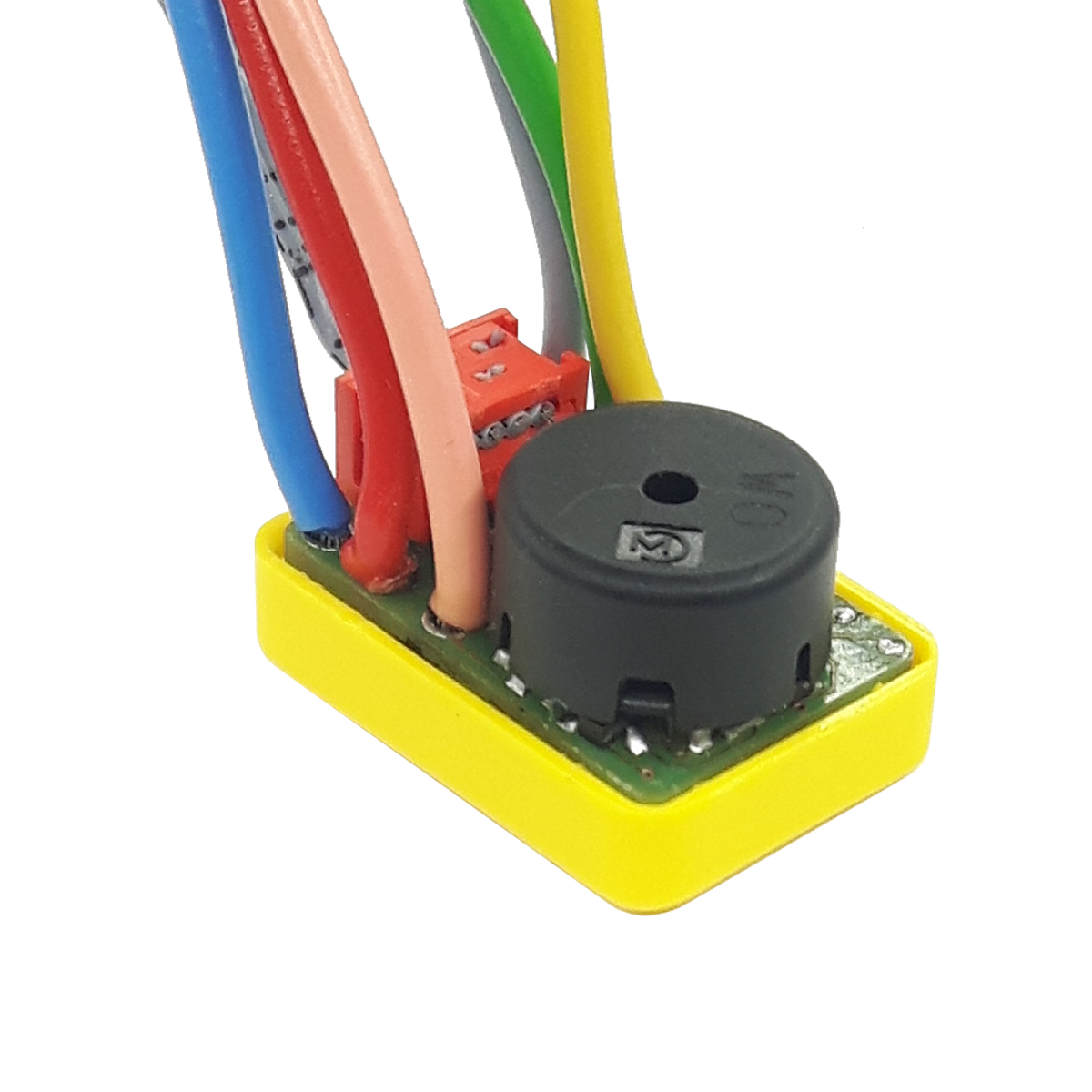

Kabelsatz mit akustischem Melder zum Anschluss von vier konventionellen Tastern   Der LCN-T4I ist ein LCN-Anschlusskabelsatz für konventionelle, potentialfreie Taster. Er ist geeignet zum Einsatz am I-Anschluss aller Busmodule ab Firmware 17….(2013), wie LCN-UPP, -UPS, -UMR usw. An einem Busmodul lassen sich bis zu zwei LCN-T4I anschließen, so dass sich maximal acht Tasten abfragen lassen. Jeder Tasteneingang unterscheidet die Betätigung KURZ, LANG und LOS. Der erste LCN-T4I wirkt auf die A-Tabelle, Taste 1-4, der zweite auf die A-Tabelle Taste 5-8. Außerdem enthält der Adapter einen akustischen Signalgeber. Anwendungsgebiete: Zum Einbinden potentialfreier Kontakte und Taster in den LCN-Bus. Die Verbindungsleitungen zwischen einem Taster und dem LCN-T4I dürfen eine Maximallänge von drei Metern nicht überschreiten! Für längere Verbindungen steht der LCN-BT4R zur Verfügung.   Produktdetails

Adapterkabel zum kombinierten Betrieb von Einfach- und Drei-/Vierfach-Tastern Der LCN-TE1 ist ein Adapterkabel zum gleichzeitigen Betrieb von KNX-Dreifach- und -Vierfach- sowie Einfach-Standardtastern der Insta-Gruppe. Die Besonderheit des LCN-TE1 ist die Möglichkeit, mit Hilfe eines LCN-TEU einen weiteren Einfach-Taster anzuschließen. Der LCN-TE1 ist vorgesehen zum Einsatz mit den LCN-UPP-, LCN-UPS- oder LCN-UP24-Modulen. Es können bis zu acht Tasten genutzt werden. Auf jeder Taste stehen die bekannten KURZ-, LANG- und LOS- Befehle zur Verfügung. Alle fünf LED-Kreise der Taster werden angesteuert. Der LCN-TE1 beinhaltet den Anschluss für die Spannungsversorgung bei hintergrundbeleuchteten Tastern. Anwendungsgebiete: Zum Einbinden von KNX-Dreifach- und -Vierfach- sowie Einfach-Standardtastern der Insta-Gruppe in den LCN-Bus. Die optionale Einspeisung wird nur bei Tastern mit Hintergrundbeleuchtung mit dem LCN-NU16 genutzt. Universal-Tastensensoren mit spezieller Funktionalität werden nicht unterstützt.   Produktdetails

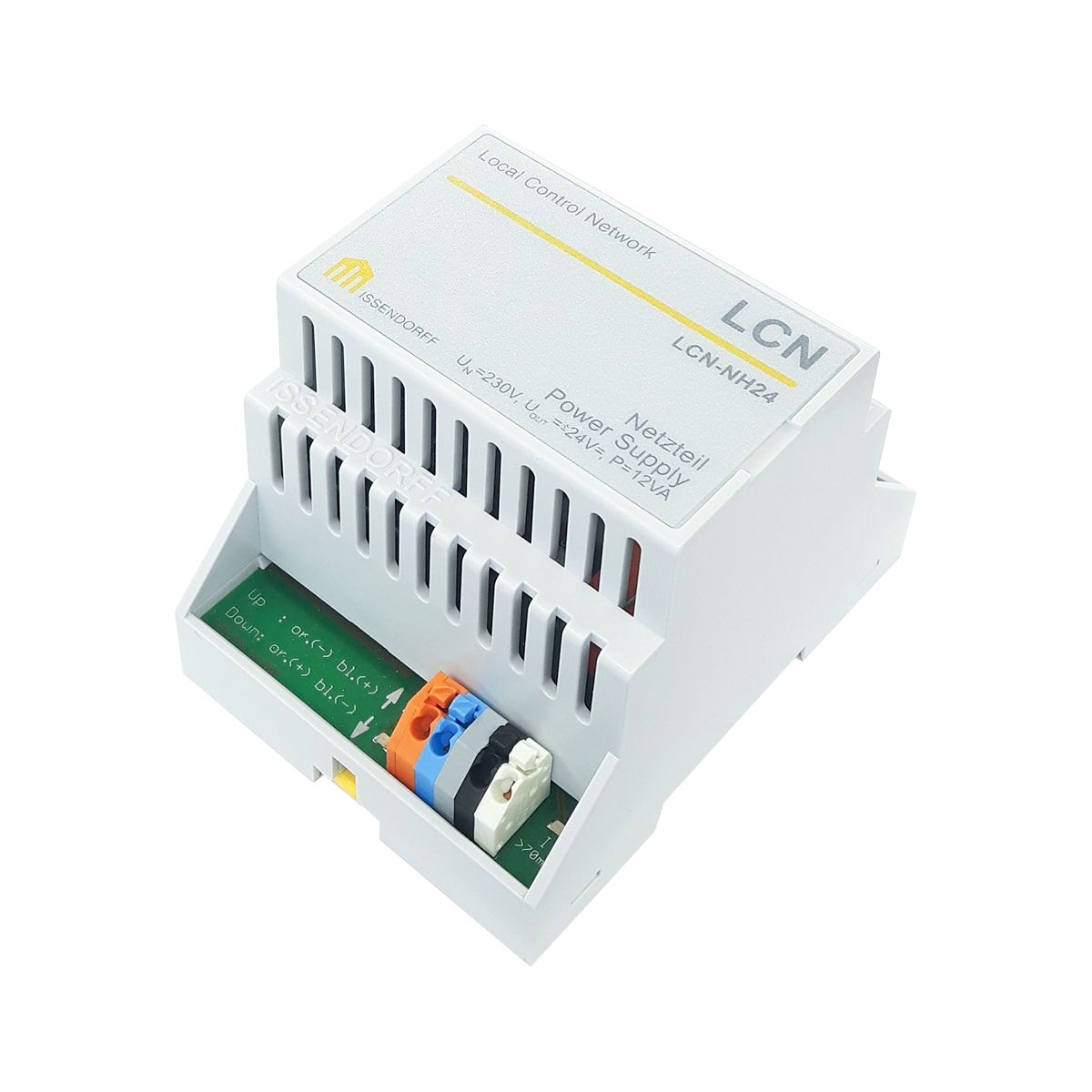

24 V-Netzteil für Motoranwendungen Das LCN-NH24 Modul ist ein Niedervoltnetzteil, das seine Ausgangsspannung umpolen kann. Es setzt “gewöhnliche” 230 V-Ausgänge für Rollladen- und Jalousiemotore auf Kleinspannung um. Das LCN-NH24 wird direkt zwischen die 230 V-Ausgänge eines LCN-Moduls und einem 24V Motor geschaltet. Das LCN-NH24 kann auch außerhalb des LCN-Systems für andere Steuerungen eingesetzt werden, um 230 V-Ausgänge auf Kleinspannung umzusetzen. Anwendungsgebiete: Für das Umsetzen von 230 V-Ausgänge in Kleinspannung für Motoren. Produktdetails

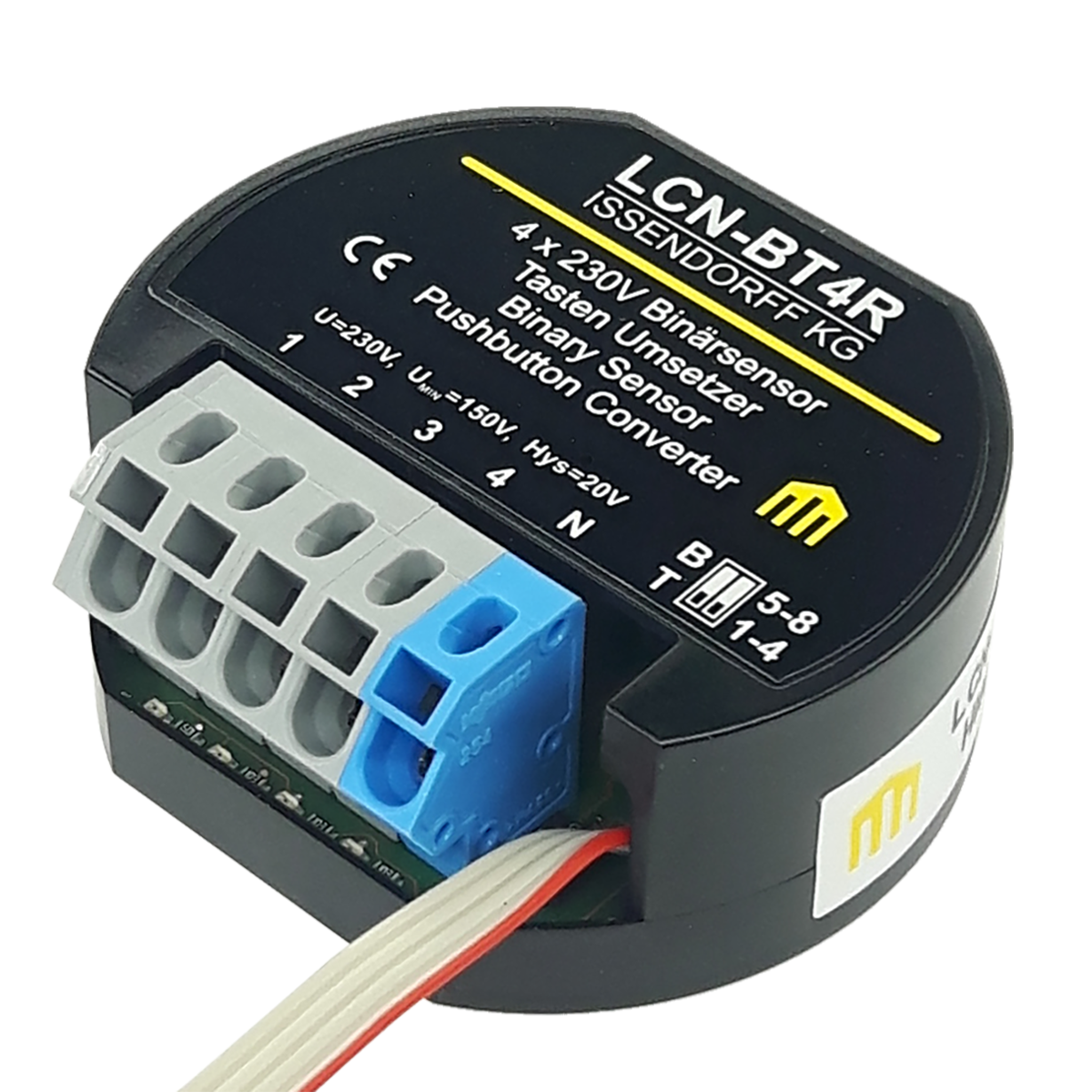

Vierfach-Tasten-/Binärsensor für die Unterputzdose Der LCN-BT4R ist wahlweise zum Einsatz als Vierfach-Binärsensor oder als Tastenumsetzer für Netzspannung mit 230 V~ geeignet. Der Anschluss erfolgt über den I-Anschluss eines beliebigen LCN-Busmoduls ab der 17er-Firmware aus 2013. Die vier Eingänge des LCN-BT4R werten Signale beliebiger Phasenlage gegen N aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. Als Tastenumsetzer werden die Kommandos KURZ, LANG und LOS in der A-Tabelle ausgelöst, als Binärsensor die Kommandos LANG und LOS in der B-Tabelle der LCN-PRO. Mittels DIP-Schalter kann der LCN-BT4R umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet. Anwendungsgebiete: In der Funktion als Tastenumsetzer können konventionelle Taster ausgewertet werden. Als Binärsensor können zum Beispiel Zeitschaltuhr- oder andere beliebige Dauerkontakte ausgewertet werden. Die Flachbandleitung ist eine Signalleitung. Sie ist getrennt von Netzleitungen zu führen. Nicht auf 230 V-Kabelbäume binden!   Produktdetails

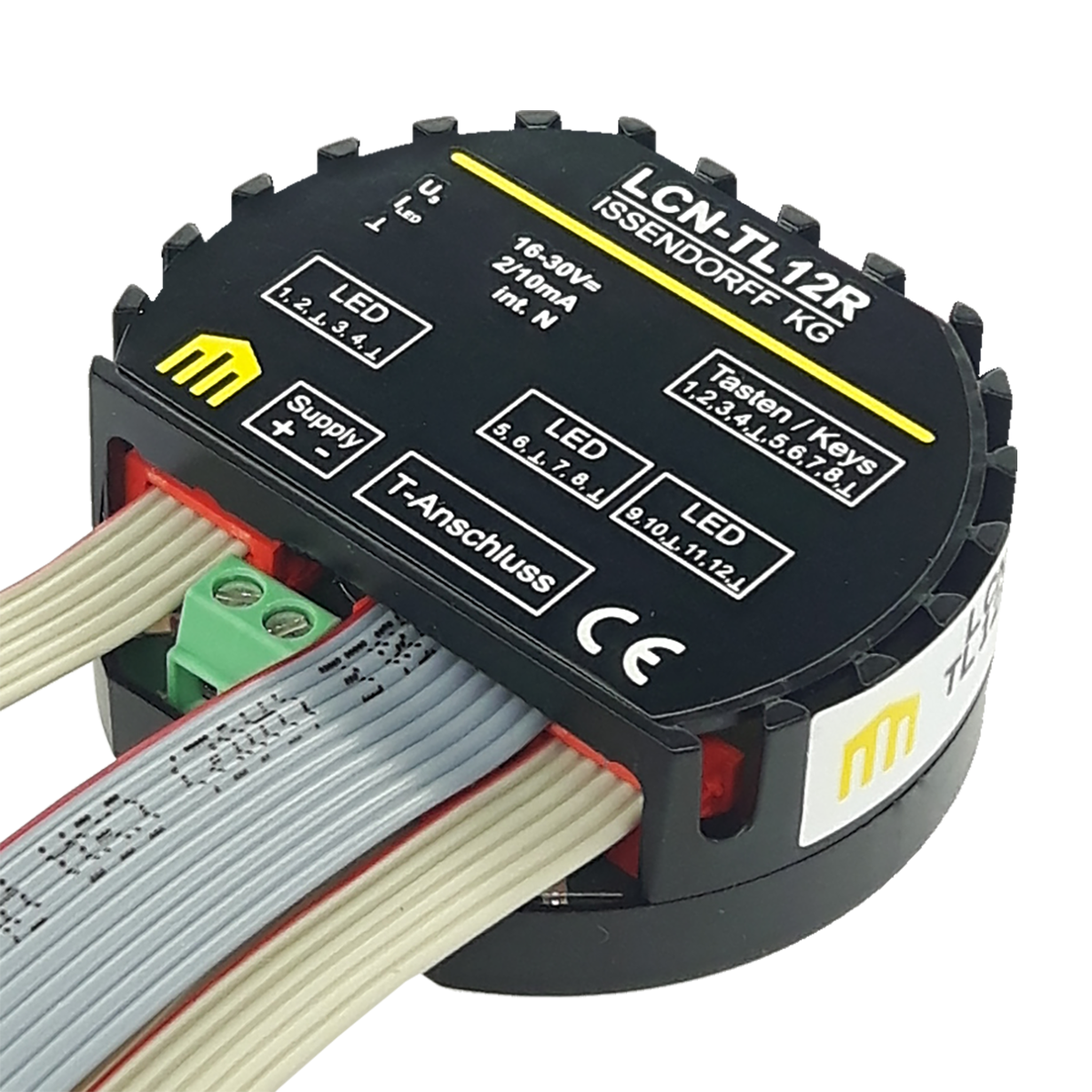

Tableau-Adapter mit acht Tasteneingängen und zwölf LED-Ausgängen mit gemeinsamer Kathode   Der LCN-TL12R kann zur Anbindung von potentialfreien EIB-Tastern wie den Jung-Tastern der Serie 2224 und 2248 oder dem Berker-TS-Glassensor-Vierfach eingesetzt werden. Zusätzlich setzt er acht beliebige potentialfreie Taster auf den T-Anschluss der LCN-Module um. Er steuert zwölf beliebige LED mit oder ohne Vorwiderstände. Für die LED-Ansteuerung werden die Zustände AN, AUS, BLINKEN und FLACKERN unterstützt. Auf jeder Taste stehen die bekannten KURZ-, LANG- und LOS-Befehle zur Verfügung. Die Ausgänge sind Stromquellen mit umschaltbarem Ausgangsstrom von 2 oder 10 mA) zum Ansteuern von LEDs. Er ist vorgesehen zum Einsatz mit dem LCN-UPP-, LCN-UPS- oder LCN-UP24-Modul, kann aber auch am LCN-HU, LCN-SH, LCN-SHS und LCN-SHU verwendet werden. Als Seriennummer sind  10… ab Juni/2006 erlaubt. Anwendungsgebiete: Zur Anbindung von potentialfreien EIB-Tastern wie den Jung-Tastern der Serie 2224 und 2248 oder dem Berker-TS-Glassensor-Vierfach. Ansteuerung von konventionellen Tableaus mit bis zu 12 LEDs. Es wird zusätzlich ein LCN-NU16 für die Versorgung der LEDs benötigt. Zuleitung sind bis zu 5 m verlängerbar. Nicht für Dauerkontakte geeignet!   Produktdetails

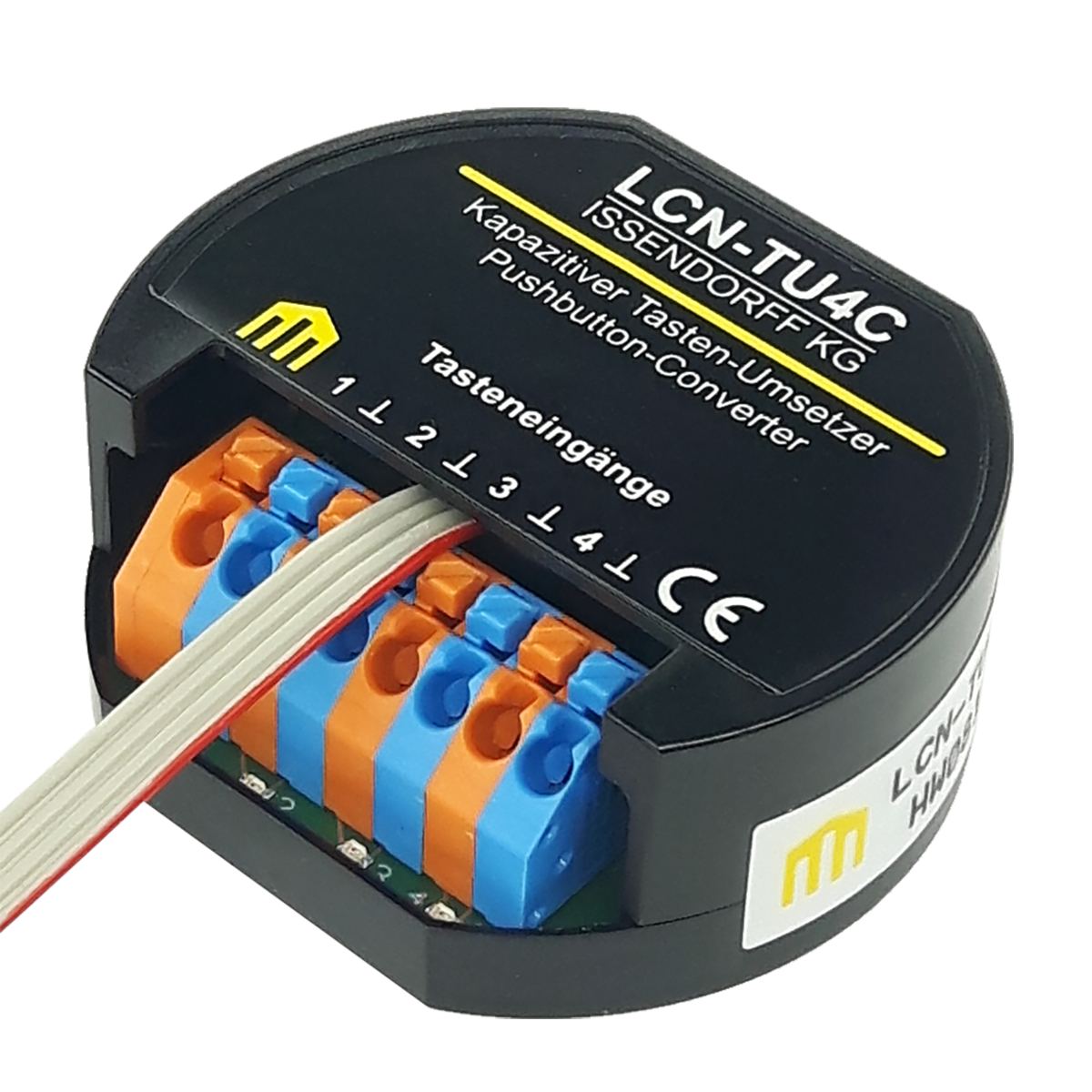

Kapazitiver Vierfach-Tastensensor inklusive vier Sensorflächen Der kapazitive Tastensensor LCN-TU4C eröffnet ganz neue Möglichkeiten, Tasten unsichtbar zu realisieren. Er ermöglicht bis zu vier Sensorflächen kapazitiv abzufragen. Jede der vier Tasten besteht aus einer Fläche, die hinter Holz, Naturstein oder Fliesen geklebt werden kann. Die Bedienung der Sensortasten erfolgt durch einfaches Berühren der Oberfläche.Der LCN-TU4C setzt kapazitive Sensoren auf den I-Anschluss der LCN-Module um. Die Sensorflächen sind selbstklebend und können hinterher beliebigen, elektrisch nicht leitfähigen Materialien angebracht werden. So ergeben sich neue Wege zur Gestaltung bei edlen Wandbelägen und bei der Ausstattung von Möbeln oder Küchenmöbeln. Sollte beispielsweise ein Schrank eine Schalterblende verdecken, kann die Tastfläche jetzt ganz einfach in den Schrank geklebt werden.Der LCN-TU4C ist vorgesehen zum Einsatz mit dem LCN-UPP-, LCN-UPS- oder LCN-UP24-Modul, kann aber auch am LCN-HU, LCN-SH, LCN-SHS und LCN-LD verwendet werden. Natürlich stehen alle LCN-Funktionen mit drei Befehlen für jeden Taste KURZ, LANG  und LOS zur Verfügung.Anwendungsgebiete:Zum Einbinden von vier kapazitiven Sensortastern in den LCN-Bus. Die Geschwindigkeit der Betätigung hat Einfluss auf die Erkennung: Hinter sehr dicken oder stark dämpfenden Materialien wie nicht ganz trockenes Holz wird die maximale Empfindlichkeit durch zügiges Betätigen der Taste erreicht. Produktdetails

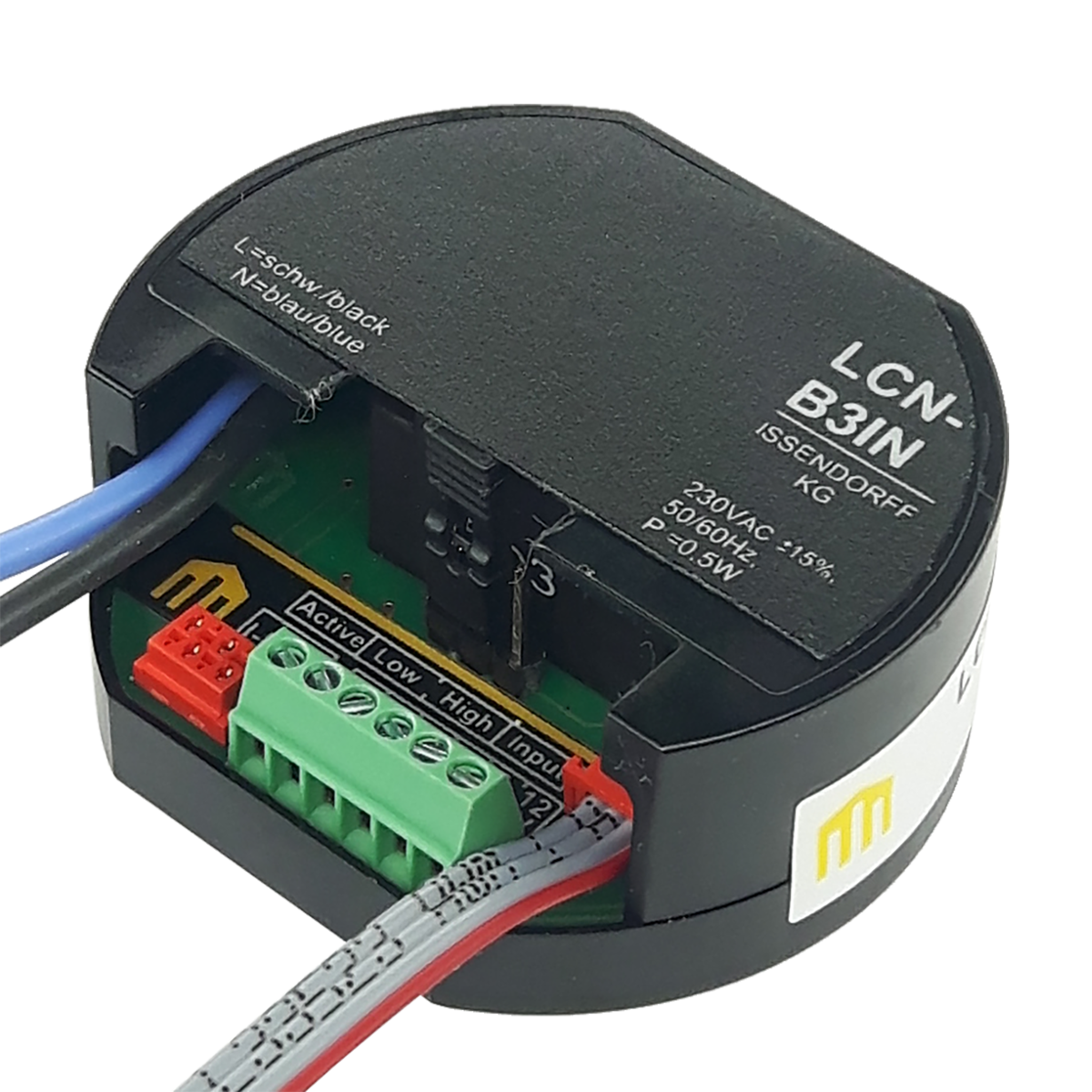

Dreifach-Binärsensor mit integriertem Netzteil für die Unterputzmontage Der LCN-B3IN wertet bis zu drei potenzialfreie Dauerkontakte aus. Er stellt hierfür eine interne Abfragespannung zur Verfügung. Darüber hinaus stellt er eine Spannungsversorgung von 5 V und 12 V für die externen Sensoren zur Verfügung. Dies können Lichtschranken, Hallsensoren in Rollladenantrieben oder die Auswerteelektronik von Blockschlössern sein. Er verfügt über einen eigenen Prozessor und sendet seine Informationen an den I-Anschluss eines LCN-UPP-, LCN-UPS-, LCN-UP24-, LCN-SH-, LCN-SHS-, LCN-HU- oder LCN-LD-Moduls. Jeder Binäreingang sendet beim Betätigen das LANG-, beim Unterbrechen das LOS-Kommando. Ein LCN-Modul mit Binärsensor sendet automatisch Statusmeldungen ohne dass diese im LCN-Modul parametriert werden müssen Anwendungsgebiete: Zum Einbinden von bis zu drei potentialfreie Dauerkontakten in das LCN-System ein. Die mit ? bezeichnete Klemme führt N-Potential. Es dürfen nur potentialfreie Kontakte angeschlossen werden. Kontaktmaterial wegen des geringen Abfragestroms beachten! Die Meldeleitung muss zur Umgebung isoliert sein.   Produktdetails
