LCN-HU
Produktnummer:
30003
Produktinformationen "LCN-HU"

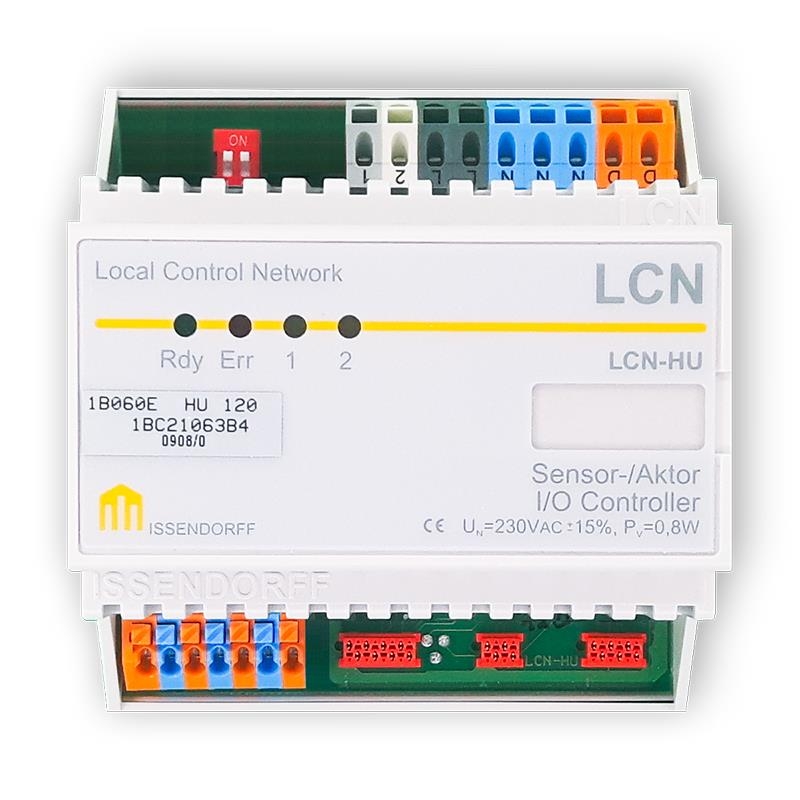

Universal Schalt- und Dimm-Modul für die Hutschiene
Das LCN-HU Hutschienen-Modul ist ein Sensor-/Aktor-Modul. Es verfügt über zwei schalt- bzw. dimmbare elektronische Ausgänge 230 Volt und zwei simulierte Ausgänge. Zusätzlich verfügt das LCN-HU über vier 0-10 Volt- Gleichspannungsausgänge zur Steuerung von EVGs, die auch auf DALI-Ausgabe umgeschaltet werden können. Weiterhin verfügt das LCN-HU über T-, I- und P-Anschlüsse zum Anschluss weiterer LCN -Sensoren und -Aktoren. Üblich ist die Montage auf Hutschiene in Verteilerschränken.
Anwendungsgebiete:
- Hochwertige Lichtsteuerungen auf Theater-Niveau mit aufwändigen Lichteffekten.
- Steuerung von Beschattungen wie Jalousien oder Rollladen.
- Zur Regelung von Kühlung, Heizung oder Lüftung.
- Zugangskontrolle mit IR-Fernsteuerung und Transponder.
- Automatiksteuerungen mit vielen Zeitgebern und Verknüpfungen.
- Tableauanlagen mit vier Stati pro LED und hierarchischen Verknüpfungen von Berechtigungen und Anzeigen.
- Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm, usw.
- Verknüpfungen über Gewerkegrenzen hinweg, Beleuchtung « Beschattung « Alarm « Zutritt, usw. = hohe Funktionalität bei kostengünstiger Mehrfachnutzung von Sensoren und Aktoren.
Alle Funktionen können unabhängig genutzt werden und stehen deshalb gleichzeitig zur Verfügung.
| Montagetyp: | Hutschiene |
|---|
