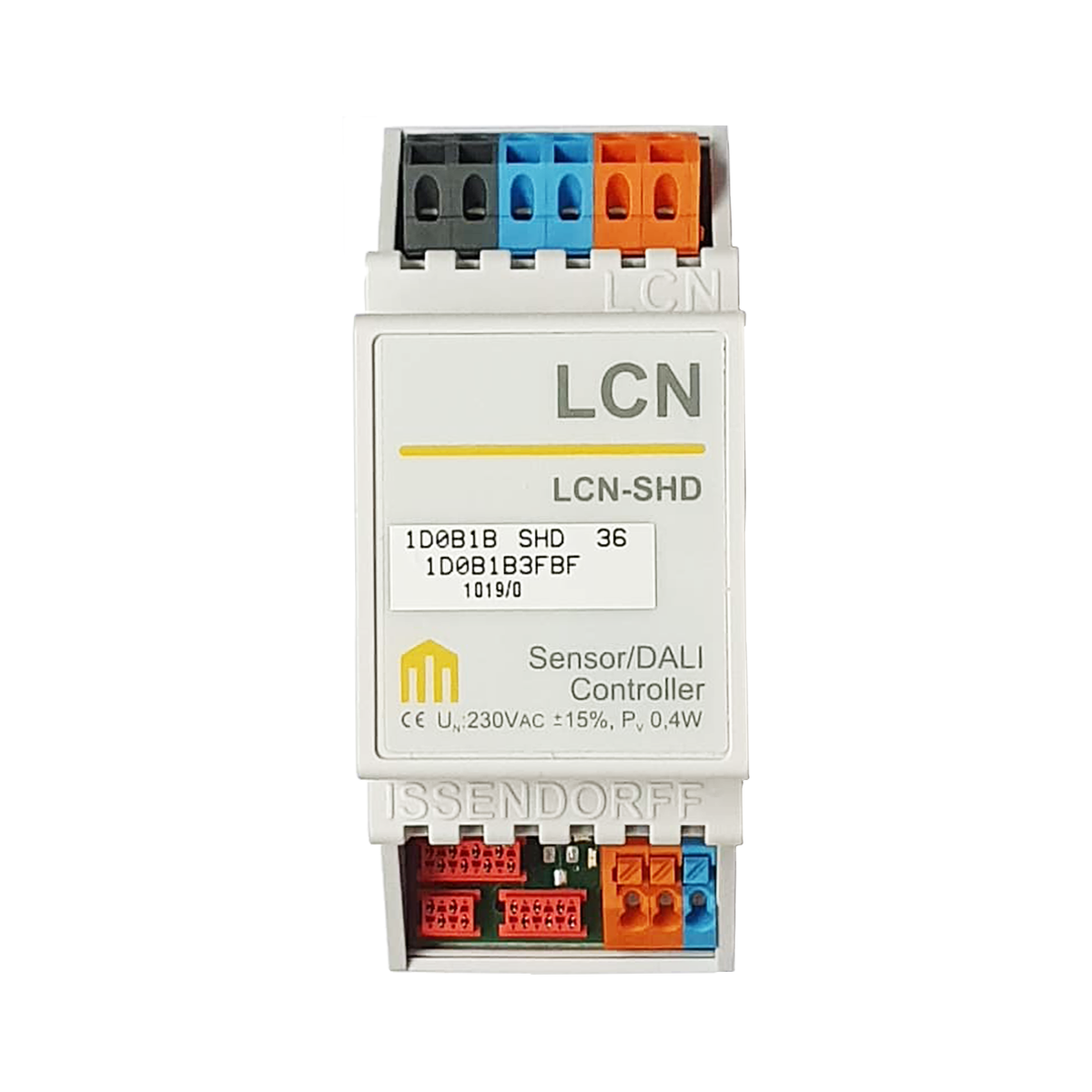

LCN-SHD

Produktinformationen "LCN-SHD"

DALI-Steuergerät und LCN-Raumcontroller



Das LCN-SHD ist ein Steuermodul für DALI-Betriebsgeräte. Das LCN-SHD steuert und regelt als vollwertiger Raumcontroller Klima, Licht und mehr. Es können vier DALI-Gruppen mit voller LCN-Funktionalität wie 100 Lichtszenen, Rampen und Zeitfunktionen betrieben werden. Alle übrigen Vorschaltgeräte am DALI-Bus können direkt adressiert werden, da beliebige DALI Telegramme über den LCN-Bus übertragen werden. So können DALI Direkt-Kommandos auch auf LCN-Tasten gelegt werden. Zusätzlich verfügt der LCN-SHD über einen 0-10 V Ausgang, der zum Beispiel für die Klimasteuerung eingesetzt werden kann. Für reine 0-10 V Anwendungen kann auch der DALI-Ausgang auf 0-10 V umgeschaltet werden, so dass zwei solcher Ausgänge zur Verfügung stehen.

Das LCN-SHD unterstützt den DALI Typ 8 für RGBW-Leuchten und Leuchten mit variabler Farbtemperatur. Dazu können in der LCN-PRO ab Version 6.6.6 die DALI-Gruppen entsprechend parametriert werden.

daliConfig


Anwendungsgebiete:

Der LCN-SHD Baustein wird in trockenen Räumen in Unterverteilungen eingesetzt. Er belegt 2 TE. Die DALI-Erstparametrierung unterstützt der LCN-SHD nur im Einzel-Modus. Bei mehreren EVGs an der Busleitung verwenden Sie bitte ein entsprechendes Programmiergerät.




Montagetyp: Hutschiene
